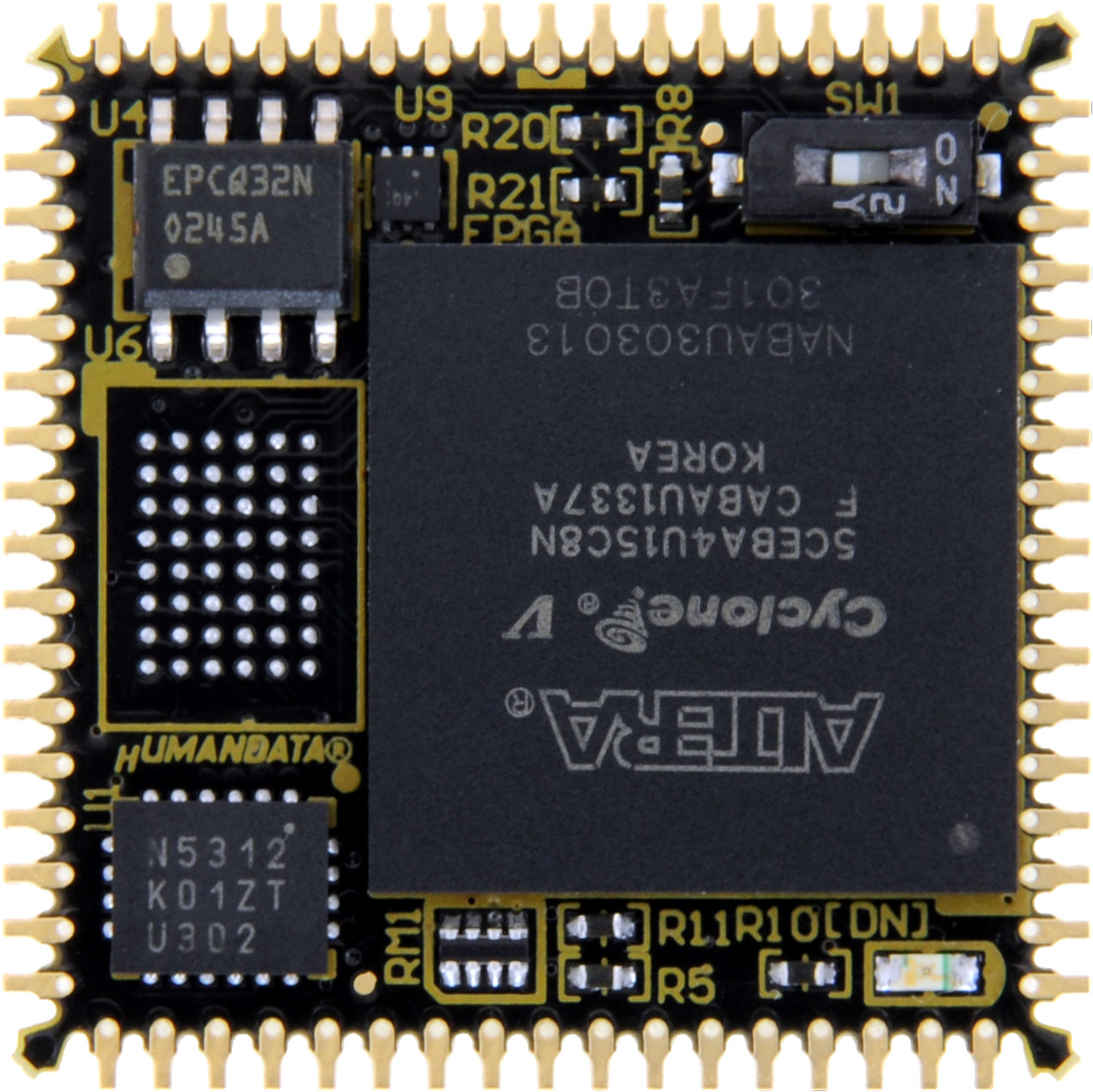

ヒューマンデータは、Altera社の高性能FPGA Cyclone VをPLCC 68PINサイズに変換し、ICソケットに実装を可能としたFPGAモジュール AP68-06Zシリーズを発売した。
AP68-06Zシリーズは、DIPタイプのICソケットを用いれば、2.54mmピッチのユニバーサル基板に実装が可能である。またI/Oは2つのバンクにそれぞれ25本、合計50本のI/Oを使用可能。プログラミング用にJTAGピンが引き出されている。
AP68-06Zシリーズは鉛フリー実装で、RoHS指令に対応している。
報道用精細画像(0.26MBytes)
5CEBA2U15C8Nまたは5CEBA4U15C8Nを搭載- 50本のI/Oを外部引き出し
- コンフィギュレーションROM（ALTERA：EPCQ32、32Mbit）搭載
- 3.3Ｖ単一電源動作（1.1V、2.5V をボード内で生成）
- I/O用電源（VCCIO)を分離（VIOA、VIOB）
- 8層基板を採用
- ICソケットに実装可能な基板サイズ 25.3 x 25.3 [mm]
- RoHS指令対応
- FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
- ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
- AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
- 回路図、マニュアルは購入前でも自由に参照できます
- 豊富な納入実績で安心してお使いいただけます
- 基本的に即納体制で最短翌日からご活用いただけます
- スピードグレード変更などのカスタマイズもご相談ください
 |
 |
|
| ヒューマンデータについて | ||
| ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。 | ||
 |
 |
