XCM-206Rev2, Rev3
Spartan-6 搭載ブレッドボード

XCM-206シリーズは、AMD社の高性能FPGAであるSpartan-6を搭載した、ブレッドボード(FPGA基板/FPGAボード)です。
Spartan-6の評価や試作にご活用いただけます。

■お知らせ■
2024/09/02：XCM-206シリーズはRev3に切り替わりました。
2023/04/19：電源IC(Enpirion社製)のディスコン（製造中止）により、代替品に変更、基板改版しRev3に切り替わりました。（併売中）
詳細は資料ページの回路図をご覧下さい。

Rev2について：CNBがすべてBANK-Bで使用可能となりました。未使用ピンの処理にご注意ください。
■旧リビジョンのページはこちらです

XCM-206からメモリを省いたXCM-206Zシリーズもございます。

本製品に紙マニュアルなどは添付されておりません。サポートページよりダウンロードをお願いいたします。

•
  クリックして拡大
•
  クリックして拡大

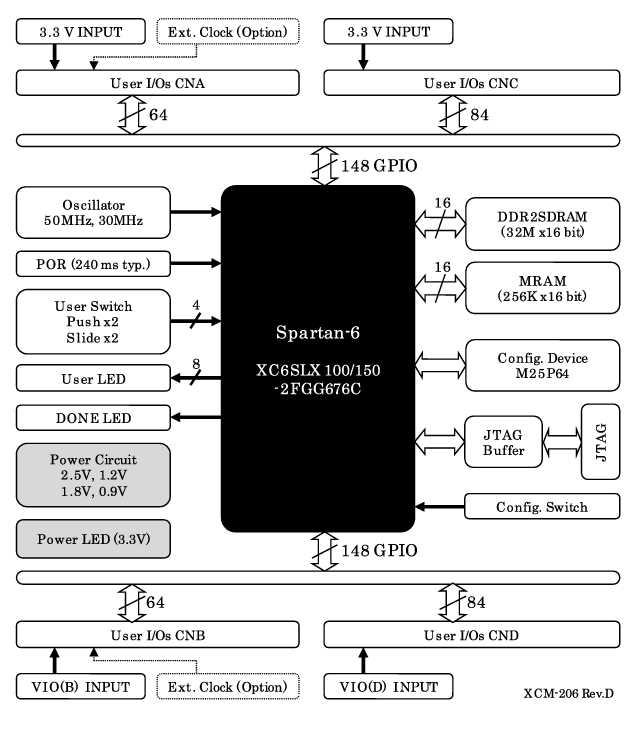

• ブロック図
  クリックして拡大

FPGA の概要	XC6SLX100	XC6SLX150
Slices	15,822	23,038
Logic Cells	101,261	147,443
Maximum Distributed RAM Bits	976 Kb	1,355 Kb
Total Block RAM Bits	4,824 Kb	4,824 Kb
Maximum user I/O pins(Device)	480	498
Maximum user I/O pins(Board)	296	296
DSP Slices	180	180

FPGA概要の詳細はAMD社 Spartan-6のページをご覧ください。

• FPGA：Spartan-6
  XC6SLX100-2FGG676Cまたは XC6SLX150-2FGG676C を搭載
• 豊富なI/Oを外部引き出し（296本）
• オンボードクロック　搭載
  30MHz、50MHz(LVTTL)
• 外部クロック入力　可能
  ユーザIOコネクタ（CNA/CNB)
• コンフィギュレーションSPI-ROM　搭載
  Micron: M25P64　iMPACTからISP可能
• DDR2SDRAM　搭載
  Micron: MT47H32M16, 512Mbit
  （1Gbit/2Gbit搭載能：特注仕様）
• MRAM
  Everspin: MR2A16AYS35, 4Mbit
• 7ピンJTAGコネクタ装備
  FPGAへのコンフィギュレーション
  コンフィギュレーションSPI-ROMへのISP
  JTAG Buffer回路で、安定したダウンロードを実現
• 8つの汎用LED
• 4つの汎用スイッチ
  プッシュボタンスイッチ x2
  スライドスイッチ x2
• 3.3Ｖ単一電源
  2.5V、1.8V、1.2V、0.9Vをボード内で生成
• VCCO分離可能（製造時には3.3Vでテスト）
• VREF入力可能（CNB) （製造時にテストされません）
• コンフィギュレーション用リセット回路搭載
• I/Oの配線長コントロール（メモリは別途管理）

  CNA	CNB	CNC	CND	LVDS用 ターミネータ 実装可能数	A基板
  IOA0-63: MAX 43mm MIN 33mm	IOB0-31: MAX 31mm MIN 21mm	IOC0-83: MAX 52mm MIN 42mm	IOD0-83: MAX 55mm MIN 45mm	16
  	IOB32-63: MAX 45mm MIN 35mm

  • 全てのI/OがLVDS対応ではありません
  • 各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします

• 10層基板
• 基板寸法：54mm x 86mm　クレジットカードサイズ
• RoHS指令対応

• その他のカードサイズボードはこちらです
• その他のSpartan-6搭載ボードはこちらです

品名	MODEL	実装FPGA・MEMORY	製品状況	直販価格	購入	サポート
Spartan-6 FGG676 FPGAボード	XCM-206-LX100	XC6SLX100-2FGG676C （DDR2+MRAM）			販売コーナ
	XCM-206-LX150	XC6SLX150-2FGG676C （DDR2+MRAM）

※2023年6月よりXILINXシリーズからAMDシリーズに表記を変更しました。

※スピードグレードの変更も特注にて承ります

※数量がまとまるとき、お見積り依頼をお願いいたします

AMDシリーズTOPへ
