FPGAの概要 |
XC5VLX30T |
XC5VLX50T |
Slices |
4,800 |
7,200 |
Logic Cells |
30,720 |
46,080 |
Maximum Distributed RAM Bits |
320 K |
480 K |
Total Block RAM Bits |
1,296 K |
2,160 K |
Maximum user I/O pins(Device) |
360 |
360 |
Maximum user I/O pins(Board) |
128 |
128 |
DCMs |
4 |
12 |
PLLs |
2 |
6 |
DSP48As |
32 |
48 |
■ XC5VLX30T-1FFG665CまたはXC5VLX50T-1FFG665Cを搭載
■ 豊富なI/Oを外部引き出し(128本)
■ 大容量SPIフラッシュROMを搭載(iMPACTでISP可能)
■ オンボードクロック
30MHz、50MHz(LVTTL)
■ RocketIO評価可能 TX/RX:2組 (125MHz、150MHz、LVDSリファレンスクロック搭載) 125/150MHzと通信規格について
■ FPGAへのコンフィギュレーションとROMへのISPが可能な7ピンJTAGコネクタ装備
■ JTAG Buffer回路で、安定したダウンロードを実現
■ 3.3V単一電源動作
1.0V、1.2V、2.5Vをボード内で生成
■ VCCOを1系統分離使用可能(製造時には3.3Vでテスト)
■ コンフィギュレーション用リセット機能
■ ハーフカードサイズ
54mmX43mm
RoHS指令対応
その他のカードサイズボードはこちらです |
その他のVirtex-5使用ボードはこちらです |
その他の高速トランシーバ対応ボードはこちらです |

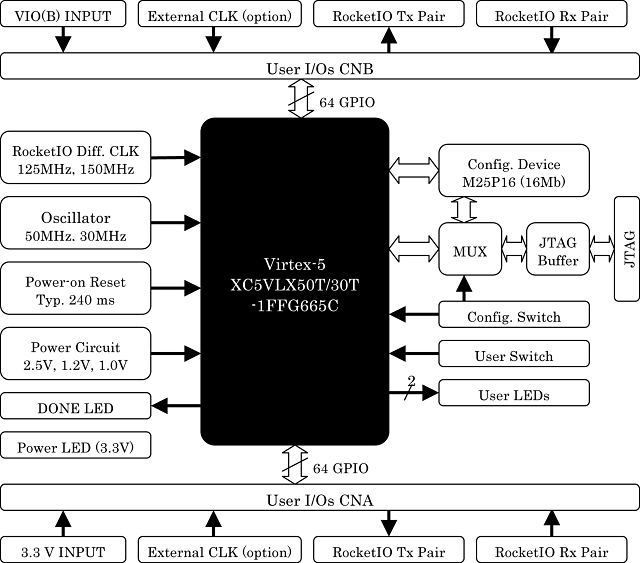

[ACC-004] |
クリックして拡大 |
クリックして拡大 |
|
クリックして拡大
|

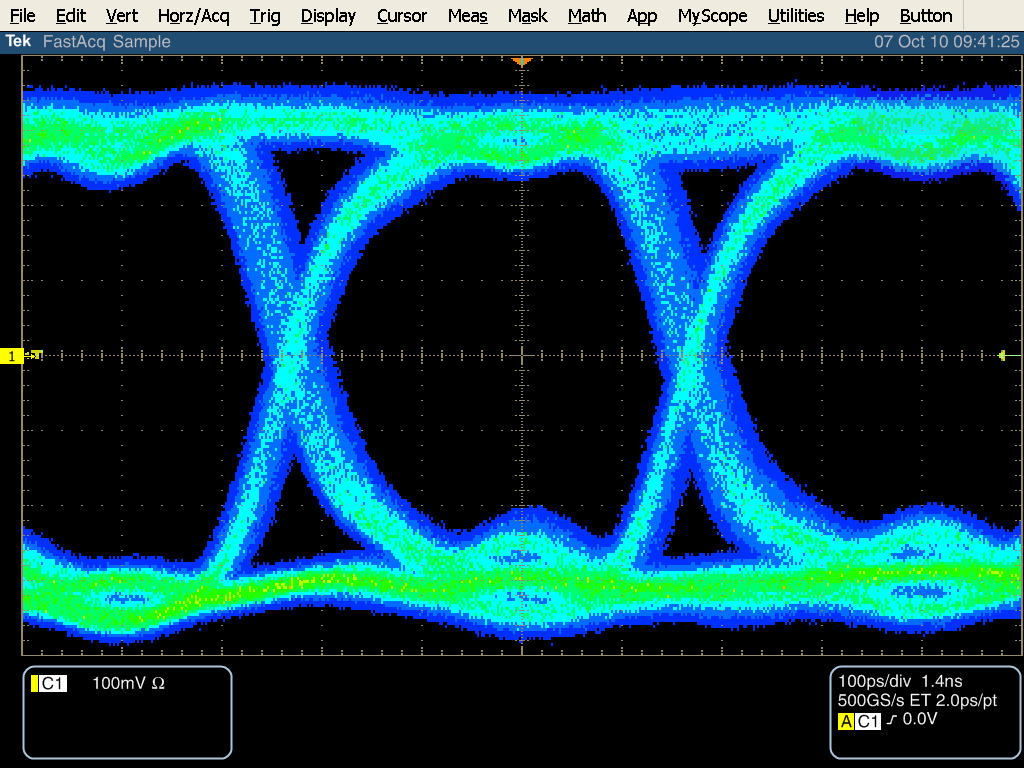

[高速トランシーバのアイパターン例]
Channel:GTP 114.0 TxP
Ref.Clk:125MHz
Rate:2.5Gbps
Swing:1000mV
Pre-emphasis: 0%
Data: PRBS-7
その他の参考波形へのLINK |
◆RocketIO通信時に温度測定したグラフの例がUTL-015のページにございます。
◆XCM-107におけるRocketIO動作プロジェクトの作成方法 |
XCMシリーズについて
XCM-1シリーズはすべてハーフカードサイズでI/Oピンの配置が同一となっています。 ※XCM-1LシリーズとはI/O電圧の仕様が異なるため置き換えできません。
※当社ではサンプル回路やリファレンス回路はご用意しておりません。 |
