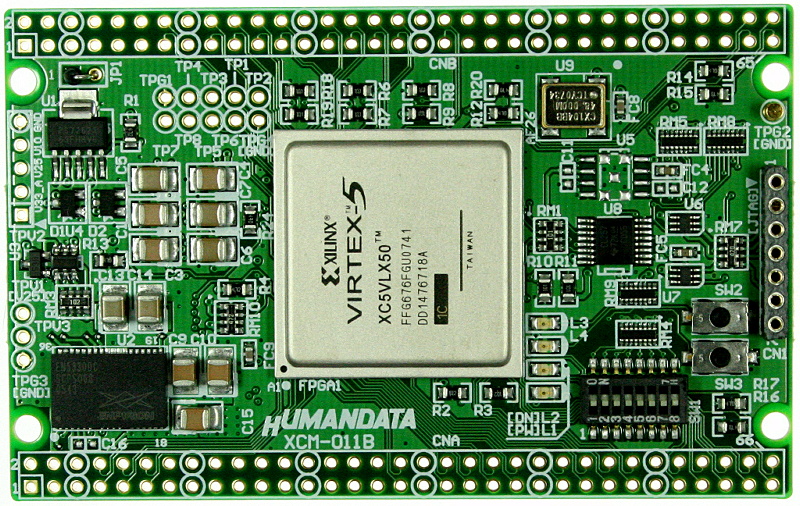

クリックして拡大 |
FPGAの概要 |
XC5VLX30 |
XC5VLX50 |
XC5VLX85 |
XC5VLX110 |
Slices |
4,800 |
7,200 |
12,960 |
17,280 |
Logic Cells |
30,720 |
46,080 |
82,944 |
110,592 |
Maximum Distributed RAM Bits |
320 K |
480 K |
840 K |
1,120 K |
Total Block RAM Bits |
1,152 K |
1,728 K |
3,456 K |
4,608 K |
Maximum user I/O pins(Device) |
400 |
440 |
440 |
440 |
Maximum user I/O pins(Board) |
100 |
100 |
100 |
100 |
DCMs |
4 |
12 |
12 |
12 |
PLLs
|
2 |
6 |
6 |
6 |
DSP48As |
32 |
48 |
48 |
64 |
■ Virtex-5(XC5VLX)の676ピンBGAチップ搭載
■ 豊富なI/Oを外部引き出し(100pin)
■ 大容量SPIフラッシュROMを搭載(iMpactでISP可能)
■ SDRAM(MT48LC16M16A2P-75-D)搭載
■ FRAM(FM18L08-70-SG)搭載 32KB(8bit幅)
■ クロック
48MHz、外部入力可能
■ FPGAへのコンフィギュレーションとROMへのISPが可能な7ピンJTAGコネクタ装備
■ JTAG Buffer回路内蔵
■ デバッグに便利な8つのテストポイント
■ 汎用LED 2個
■ 汎用スイッチ 2個
■ 3.3V単一電源
1.0V、2.5Vをボード内で生成。
■ VCCO分離可能(製造時には3.3Vでテスト)
■ コンフィギュレーション用リセット回路
■ クレジットカードサイズ
54mmX86mm
■ 6層基板を採用
RoHS指令対応
