ACM-501L発売中
Intel社FPGA Cyclone 10 GX 搭載FPGAボード

ACM-501Lシリーズは、Intel社の高性能FPGAである、Cyclone 10 GXを搭載した、FPGAボードです。Cyclone 10 GXの評価や試作にご活用いただけます。

本製品に紙マニュアルなどは添付されておりません。サポートページよりダウンロードをお願いいたします。

•
  クリックして拡大
•
  クリックして拡大
• ブロック図

  クリックして拡大

FPGA の概要	10CX105	10CX150	10CX220
Logic elements (LEs)	104,000	150,000	220,000
Adaptive logic modules (ALMs)	38,000	54,770	80,330
ALM registers	152,000	219,080	321,320
M20K memory blocks	382	475	587
M20K memory size (Kb)	7,640	9,500	11,740
MLAB memory size (Kb)	799	1,152	1,690
Variable-precision digital signal processing (DSP) blocks	125	156	192
18 x 19 multipliers	250	312	384
Peak fixed-point peformance (GMACS)	225	281	346
Peak floating-point performance (GFLOPS)	88	109	134
Maximum user I/O pins(Device)	188	188	188
Maximum user I/O pins(Board)	128	128	128

FPGA概要の詳細はIntel社Cyclone 10 GXのウェブサイトをご覧ください

• Intel社 Cyclone 10 GX FPGA 10CX105YF672I5G, 10CX150YF672I5G または 10CX220YF672I5G を搭載
• 3.3V単一電源 1.8V、0.9V、1.03V、1.35V、0.675Vをボード内で生成
  ※I/O用電源(VIOLA/VIOLB)はCNA、CNBから供給する必要があります
• コンフィギュレーションROM: MT25QU256
• オンボードクロック: 50MHz,100MHz
  外部供給可能
• 高速トランシーバー評価可能
  Tx/Rxペアを各コネクタに引き出し
  CNA：Txペア/Rxペア 各4チャンネル
  CNB：Txペア/Rxペア 各4チャンネル
  リファレンスクロック搭載(125MHz)
  リファレンスクロックをCNA/CNBから供給可能
• 高速通信に対応したERF8/ERM8コネクタ(samtec社製)を採用
• DDR3L SDRAM　搭載 (Micron, 4Gbit)
  MT41K512M8DA-107:P (512M x 8)
• JTAG用コネクタ
  ダウンロードケーブル各種
  USB Blasterなど対応10ピンソケット
• 汎用LED x2
• 汎用スイッチ x2
  • プッシュボタンスイッチ x1
  • DIPスイッチ x1
• ステータスLED: CONF_DONE(青), POWER LED(赤）
• コンフィギュレーション用リセット回路搭載
• ユーザI/O : 128本 (CNA：64本 / CNB：64本)
  CNA、CNBのI/O用電源(VCCOA/VCCOB)は、分離されており、それぞれ外部から供給する必要があります。1.2V, 1.25V, 1.35V, 1.5V, 1.8Vまでの電圧をサポートしています。


  CNA	CNB	C基板
  IOA0-63: MAX 33.9mm MIN 29.1mm	IOB0-63: MAX 40.5mm MIN 35.0mm

  • 全てのI/OがLVDS対応ではありません
  • 各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします

• 10層基板
• 基板寸法：65mm x 65mm
• RoHS指令対応

• その他のカードサイズボードはこちらです
• その他のCyclone 10使用ボードはこちらです
• その他のHS Tranciver搭載品はこちらです

ご参考用

HS-Transceiver 送信波形のアイパターン例です

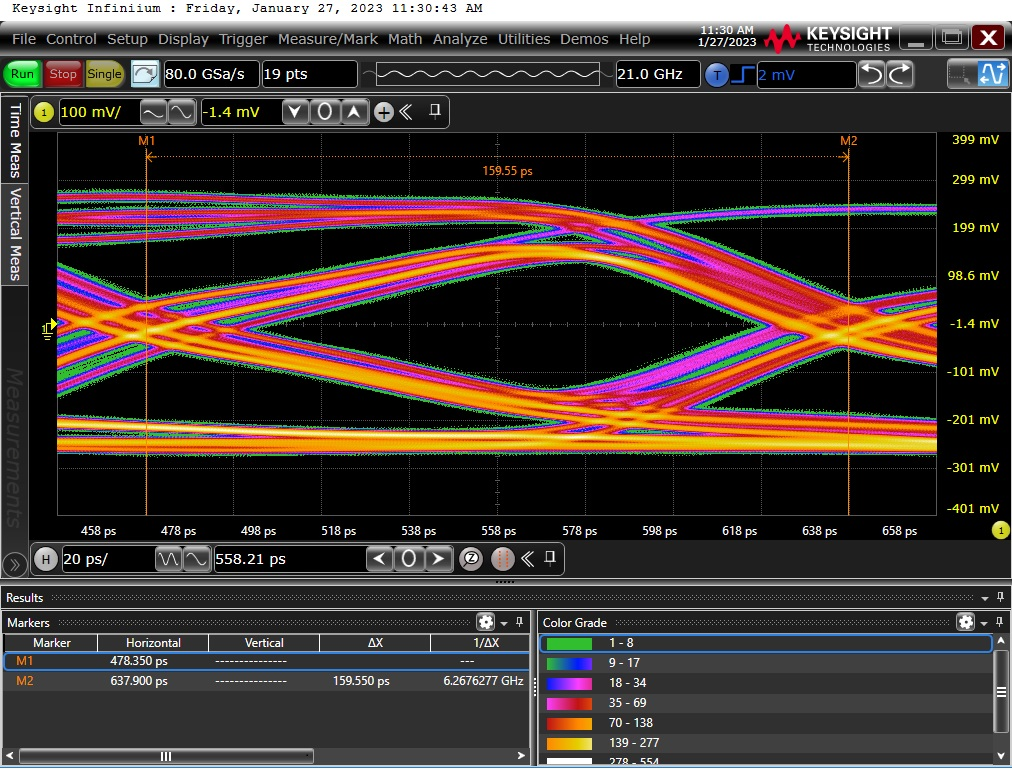

クリックして拡大	Channel: MGT_TXBN1(CNB) Ref.Clk：125MHz Rate：6.25Gbps VOD Setting：31 Pre-emphasis: 0% Data: PRBS-7 Device：10CX105YF672I5G
クリックして拡大	Channel:MGT_TXAN0(CNA) 他条件はMGT_TXBN1と同じです
