[ACM-027]ALTERA社FPGA Cyclone V 搭載　FPGAボード

ALTERA社FPGA Cyclone V 搭載　FPGAボード
　ACM-027　発売中

2013/05/27-

　　ACM-027シリーズは、Altera社の高性能FPGAである、CycloneVのFBGA480を搭載した、FPGAブレッドボードです。クレジットカードサイズに、シンプルな機能を搭載しています。
CycloneVの評価や試作にご活用いただけます。

※ACM-027はEDA-008からUSB部分を取り除いたものです
※MRAMを除いたACM-027Zもございます

■お知らせ■
・2022/10/14：電源IC(Enpirion社製)のディスコン（製造中止）により、代替品に変更、基板改版しRev3に切り替わります。
　詳細は資料ページの回路図をご覧下さい。
・2021/09/01：ACM-027シリーズはRev2に切り替わりました。
・2021/06/18：コンフィギュレーションROM(EPCQ32)のディスコン（製造中止）により、代替品の EPCQ32ASI8N に変更しました。（Rev2）
　現行のリビジョンがなくなり次第、Rev2に切り替わります。（併売中）
　IntelシリーズコンフィギュレーションROM ディスコンによる対応について

本製品に紙マニュアルなどは添付されておりません。サポートページよりダウンロードをお願いいたします。

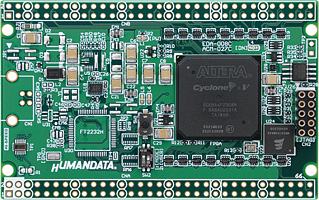

クリックして拡大

FPGA 機能概要

FPGA　 5CEBA2 5CEBA4 5CEBA5 5CEBA7 5CEBA9

Logic Elements 25K 49K 77K 149.5K 301K

Embedded memory(Kbits) 1,956 3,383 4,884 7,696 13,917

Embedded 18 x 18 multipliers 50 132 300 312 684

PLLs 4 4 6 7 8

Global Clock Networks 16 16 16 16 16

Maximum user I/O pins(Device) 224 224 240 240 224

Maximum user I/O pins(Board) 100 100 100 100 100

　■ Altera社 CycloneV FPGA 5CEBA2F23C8N または 5CEBA4F23C8N 搭載
　■ JTAG用コネクタ
　　ダウンロードケーブル各種
　　USB Blasterなど対応10ピンソケット
　■ コンフィギュレーションROMを搭載
　　　Rev2より：EPCQ32ASI8N (Intel, 32Mbit)
　　　Rev1：EPCQ32 (Altera, 32Mbit)
　■ クロック源
　　　50MHzおよび外部供給可能
　■ コンフィギュレーション用リセット回路
　■ MRAM(MR2A16AMA35 256Kx16)搭載
　■ ステータスLED
　　　CONF_DONE用、POWER LED
　■ 3.3V単一電源動作
　　　2.5V、1.1Vをボード内で生成
　■ ユーザI/O 100本　ESD保護
　■ 8層基板採用
　■基板寸法：54mmX86mm　クレジットカードサイズ

RoHS指令対応

その他の教育用ボードはこちらです

その他のカードサイズボードはこちらです

その他のCycloneV使用ボードはこちらです

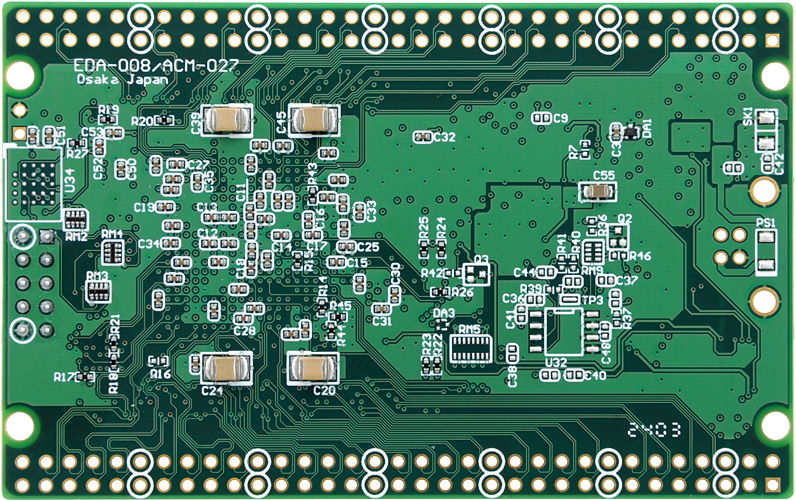

クリックして拡大

ACMシリーズについて
ACM-0シリーズはすべてクレジットカードサイズでI/Oピンの配置が同一となっています。1ピン位置、共通外形図、DXFデータなどは

をご覧下さい。
※当社ではサンプル回路やリファレンス回路はご用意しておりません。

品名	MODEL	実装FPGA	製品状況	直販価格	購入	サポート
CycloneV FPGAボード	ACM-027-A2	5CEBA2F23C8N			-
CycloneV FPGAボード	ACM-027-A4	5CEBA4F23C8N			販売コーナ
CycloneV FPGAボード	ACM-027Zシリーズ		ACM-027からMRAMを省いたタイプです

※A5/A7/A9への変更も特注にて承ります
※数量がまとまるとき、お見積り依頼をお願いいたします

アクセサリ	MODEL	詳細
電源付きユニバーサル基板	ZKB-054	アクセサリページをご覧ください
電源付きユニバーサル基板	ZKB-105
ダウンロードケーブル	各種
