ACM-016シリーズ
CycloneII FG672pin 搭載ブレッドボード
 HDL LOGO

2007/06/09-

　ACM-016シリーズは、Altera社の高性能FPGAである、CycloneIIの672pinBGAを搭載した、ブレッドボードです。クレジットカードサイズに、豊富な機能を搭載しています。
CycloneIIの評価や試作にご活用いただけます。
販売終了となりました
ACM-016 CYCLONE2 CYLONEII FPGA
クリックして拡大
仕様

■FPGA

FPGA 機能概要 EP2C35F672C8N EP2C50F672C8N EP2C70F672C8N
LE 数 33,216 50,528 68,416
M4K RAM ブロック 105 129 250
RAM ビット数 483,840 594,432 1,152,000
PLL 数 4 4 4
マルチプライヤ 35 86 150
最大ユーザ I/O ピン数 475 450 622
差動チャネル 205 193 262
本ボードで使用できるI/O数は同じです

■JTAG用コネクタ
　　ダウンロードケーブル各種
　　(USB Blaster、BL3、ByteBlasterII、ByteBlasterMV、など)対応10ピンソケット
■クロック源
　 30MHz、18.432MHz
　 外部入力可能
■FRAM(FM18L08)搭載 32KB(8bit幅)
　 電源無しで、データを保持できます。
■FlashMemory(S29AL032D)　4Mbyte
■汎用LED ２個
■汎用押しボタンスイッチ　２個
■100本I/Oピンを外部引き出し
■大容量コンフィギュレーションROM
　 EPCS64(10000回以上の書き換え可能)
■コンフィギュレーション用リセット回路
■ステータスLED
　 CONF_DONE用、POWER LED
■電源回路
　 3.3V単一電源(内部電源はオンボードレギュレータにより生成されます）
■一部のVCCIOを分離可能
■6層基板採用
■基板寸法：54mmX86mm　クレジットカードサイズ
RoHS指令対応

その他のカードサイズボードはこちらです
その他のCycloneII使用ボードはこちらです

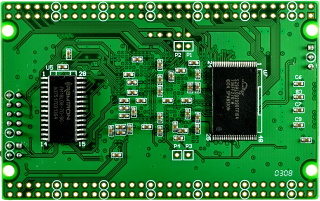

クリックして拡大
ブロック図

クリックして拡大
ACMシリーズについて
　ACM-0XXシリーズはすべてクレジットカードサイズでI/Oピンの配置が同一となっています。
※当社ではサンプル回路やリファレンス回路はご用意しておりません。
品名 MODEL 実装FPGA 製品状況 税込標準価格 購入 サポート
CycloneII FG672pin 搭載ブレッドボード ACM-016-35C8 EP2C35F672C8N お問合せ -
CycloneII FG672pin 搭載ブレッドボード ACM-016-50C8 EP2C50F672C8N
CycloneII FG672pin 搭載ブレッドボード ACM-016-70C8 EP2C70F672C8N
電源付きユニバーサル基板 ZKB-054 　　　アクセサリページをご覧ください
電源付きユニバーサル基板 ZKB-105
ダウンロードケーブル 各種
※スピードグレードの変更も特注にて承ります
※数量がまとまるとき、お見積り依頼をお願いいたします
販売終了となりました
