ヒューマンデータ仕様
2014/10/08-
当社製FPGAボードに使えるように変換アダプタキット（パーツセット）とともにヒューマンデータ仕様として販売いたします。
当社製品以外への適用が目的の場合は、他社にて本体のみより安価に販売されています。
Digilent製のユーティリティソフトにより操作することも可能です。詳しくはDigilent社サイトをご覧下さい。
完売後、販売終了となりました- Small, complete, all-in-one JTAG programming solution for Xilinx FPGAs
- High-Speed USB2 port can drive JTAG/SPI bus at up to 30Mbit/sec
- Compatible with all Xilinx tools
- Fully supported by the Adept SDK, allowing custom JTAG/SPI applications to be created
- Separate Vref drives JTAG/SPI signal voltages; Vref can be any voltage between 1.8V and 5V.
- JTAG/SPI frequency settable by user
- SPI programming solution (modes 0 and 2 supported)
- Uses micro-AB USB2 connector
お知らせ
Xilinx社のPlatform Cable USB と互換性のある、XUP USB-JTAG も販売しております
Xilinxツールのサポート状況について(2014/02/11現在) JTAG-HS1での情報を示しています。HS2でも同様です
次の機能は、Digilent 社の JTAG-SMT1 および JTAG-HS2 ケーブルでサポートされていません。
- ザイリンクス 9500/9500XL CPLD のプログラムおよびコンフィギュレーション
- ザイリンクス 1700 または 18V00 ISP コンフィギュレーション PROM のプログラムおよびコンフィギュレーション
- ザイリンクス FPGA eFUSE のプログラム
- リモート デバイスのコンフィギュレーション
| iMPACTでサポートされるケーブルについて （XILINX社サイト) |
JTAG-HS2のサポート |
|---|---|
| Ver13.1 | 無し |
| Ver13.2 | サポートあり |
| Ver13.3 | サポートあり |
| Ver13.4 | サポートあり |
| Ver14.1 | サポートあり |
| Ver14.2 | サポートあり |
| Ver14.3 | サポートあり |
| Ver14.4 | サポートあり |
| Ver14.5 | サポートあり |
| Ver14.6 | サポートあり |
| Ver14.7 | サポートあり |
をご覧下さい。 JTAG-HS1のものです。 製品構成 |
  変換アダプタ（ACC-019)の完成図 （ACC-019はご自身で組立をお願いします） |
 6pinコネクタ |
 |
 USB microB |
 |
 |
|
ご覧のように30MHzまで設定可能です。全てのターゲットボードが最高速度で動作するとは限りませんのでご注意ください。
（FPGAそのものにも上限が定まっております)
（画面はHS1のものです）

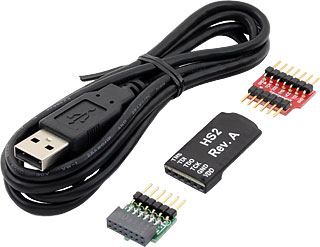

| 1 | ダウンロードケーブル本体 | JTAG HS2（Digilent製) |
| 2 | 14ピン用変換アダプタ | JTAG HS2の6pinからXILINX仕様の14pin2mmコネクタへの変換 |
| 3 | USBケーブル | USB A-microBケーブル |
| A | ACC-019 | ヒューマンデータ製FPGAボードに採用の7pinJTAGへの変換キットのパーツセット（半田付けが必要です） ※ACC-019の単体販売は行っておりません |
| ◆ 製品にマニュアルなどの資料の付属はございません | ||
初期不良以外の返品はお受け致しかねます。初期不良は納入後15日以内であり、且つ当方が初期不良と判断した場合に限らせていただきます。
| 品名 | MODEL | 製品状況 | 直販価格 | 購入 | サポート |
| JTAG-HS2 | 1-HS2-H | |
※販売終了しました | - |  |
完売後、販売終了となりました。※価格は為替レートや、Digilent社の方針により変更になることがあります。
