No.23F0270

AMD(XILINX)社FPGA Kintex-7 搭載FPGAボード　XCM-501シリーズを発売

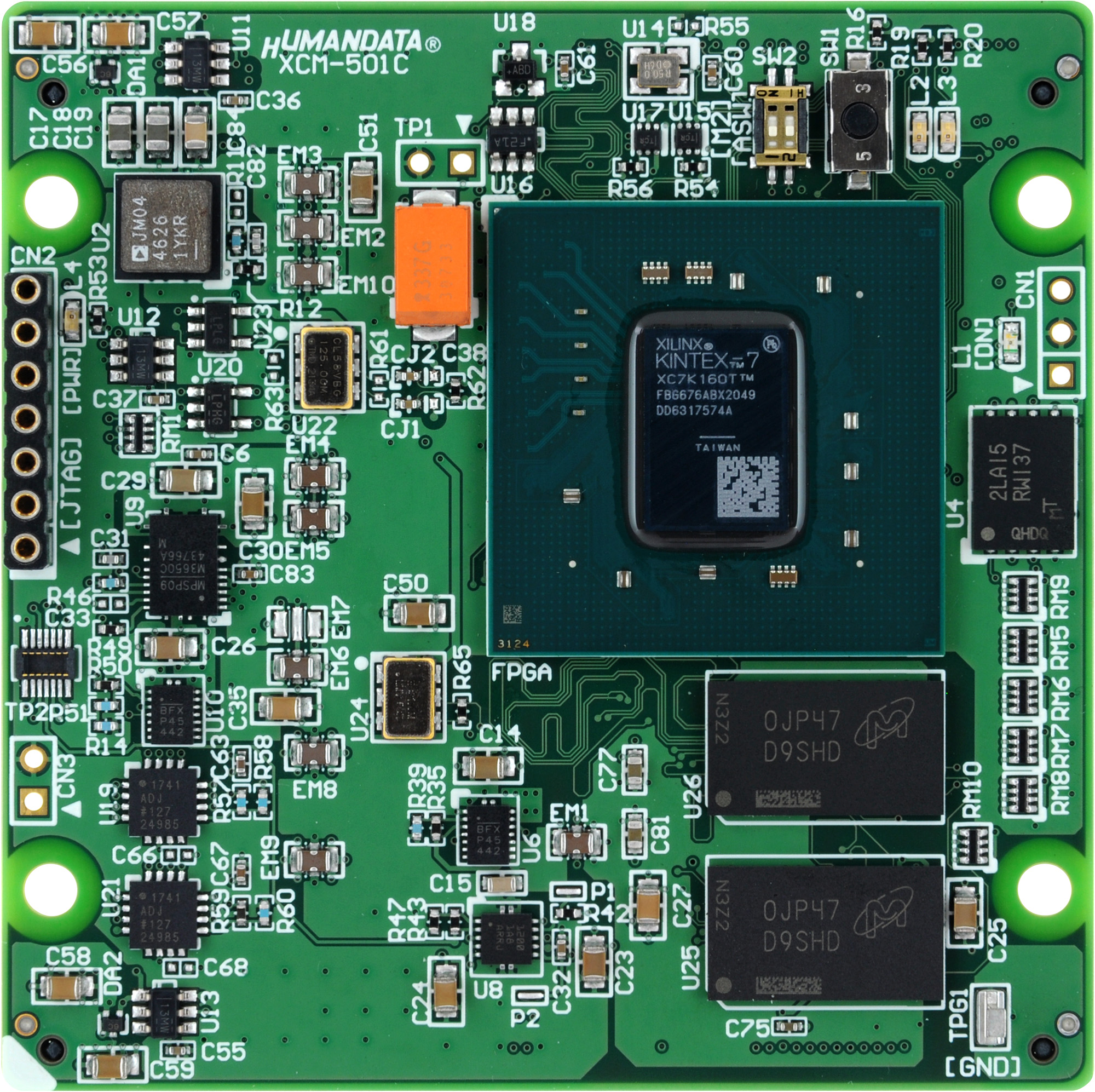

Kintex-7 FPGAボード　XCM-501

ヒューマンデータは、AMD(XILINX)社の高性能FPGAである、Kintex-7（FBG676）を搭載したFPGAボード　XCM-501シリーズを発売した。

XCM-501シリーズは、Kintex-7を65mm x 65mmサイズの基板に搭載しており、128本のI/Oを使用可能。DDR3L SDRAM、Transceivers、オンボードクロック、コンフィギュレーションROMなどを備えている。ボードとしては3.3Vの単一電源で動作する使いやすいボードである。I/O用電源は、設計にあった電圧で別途供給が必要。

XCM-501シリーズは鉛フリー実装で、RoHS指令に対応している。

Kintex-7 FPGAボード　XCM-501 報道用精細画像(1.21MBytes)

特長

  • AMD(XILINX)社のKintex-7を搭載
  • 3.3V単一電源動作　※I/O用電源は別途供給が必要
  • ユーザI/O : 128本（CNA：64 / CNB：64）
  • DDR3L SDRAMを搭載
  • GTX Transceivers評価可能　TX/RX　各8ch、リファレンスクロック搭載（125MHz）
  • 高速通信に対応したERF8/ERM8コネクタ（samtec社製）を採用
  • オンボードクロック : 50MHz、100MHz(LVDS)
  • コンフィギュレーションROM搭載
  • 汎用LED 2個
  • 汎用スイッチ 2個（プッシュボタンスイッチ x1、DIPスイッチ x1）
  • ステータスLED（CONF_DONE、POWER LED）
  • コンフィギュレーション用リセット回路
  • 10層基板（Blind Via）を採用
  • 基板寸法：65mm x 65mm
  • RoHS指令対応
XCM-501製品ページへ

ヒューマンデータのFPGA/CPLD評価ボードは

  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
    （5V対応ボードは製品ページをご確認下さい）
  • AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • スピードグレード変更などのカスタマイズもご相談ください
