ヒューマンデータは、Altera社の高性能FPGA CycloneVを搭載した新しいボード、ACM-027シリーズを発売した。
ACM-027シリーズは、Altera社のCycloneVをクレジットカードサイズ（54mm x 86mm）に搭載し、100本のI/Oを使用可能。MRAM、コンフィギュレーション用リセット回路、コンフィギュレーションROM、ステータスLEDなどを備えている。ボードとしては3.3Vの単一電源で動作する使いやすいボードである。
ACM-027シリーズは鉛フリー実装で、RoHS指令に対応している。

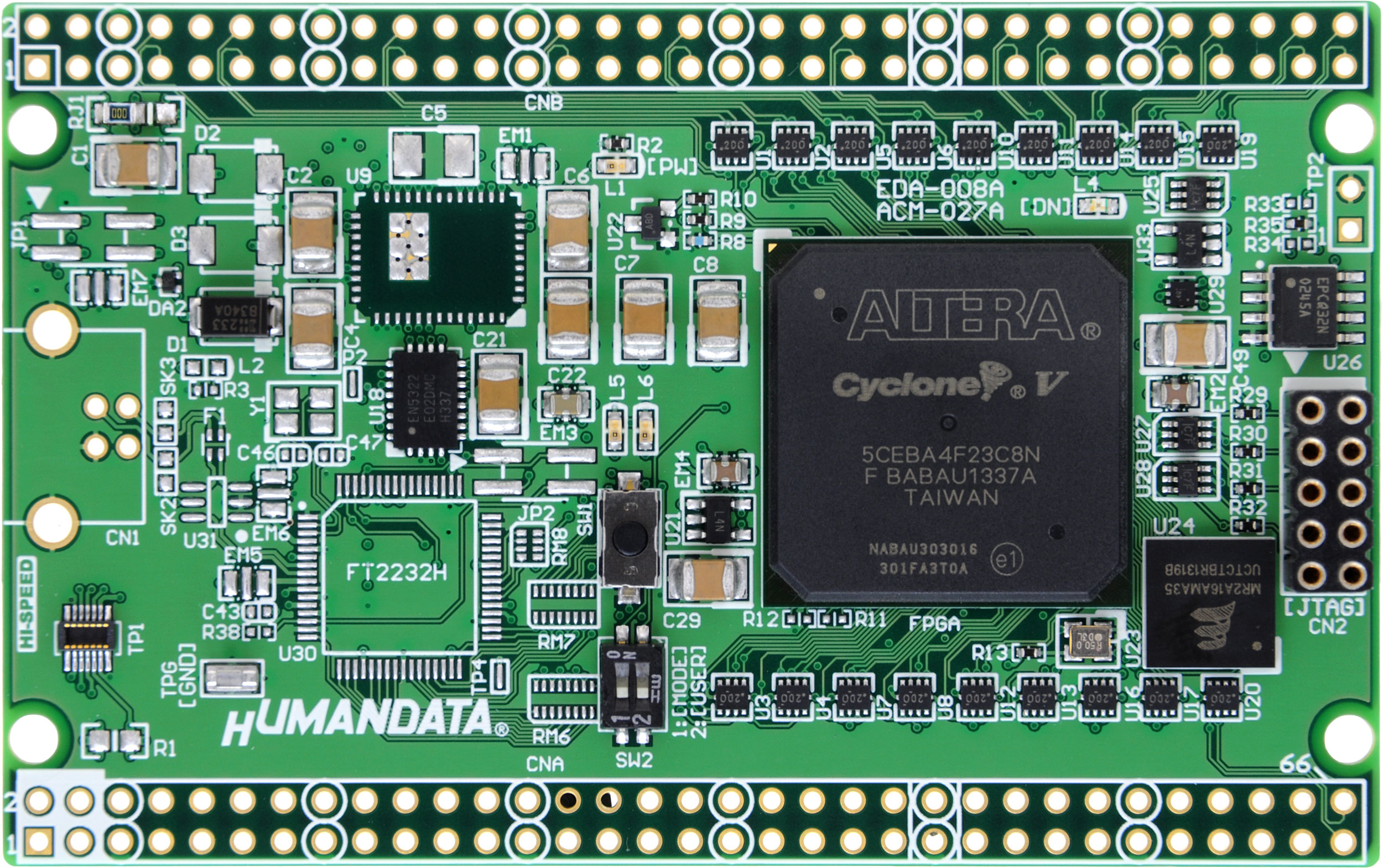

報道用精細画像(0.91MBytes)
ALTERA社のCycloneVを搭載- 3.3V単一電源動作
- 100本のI/Oを外部引き出し
- クロック源 50MHz
- コンフィギュレーションROM搭載
- ステータスLED 2個（CONF_DONE、POWER）
- MRAM(MR2A16AMA35 256Kx16)搭載
- コンフィギュレーション用リセット回路
- JTAG Buffer回路搭載
- 8層基板を採用
- 基板寸法：54mm x 86mm（クレジットカードサイズ）
- RoHS指令対応
- FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
- ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
- AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
- 回路図、マニュアルは購入前でも自由に参照できます
- 豊富な納入実績で安心してお使いいただけます
- 基本的に即納体制で最短翌日からご活用いただけます
- スピードグレード変更などのカスタマイズもご相談ください
 |
 |
|
| ヒューマンデータについて | ||
| ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。 | ||
 |
 |
