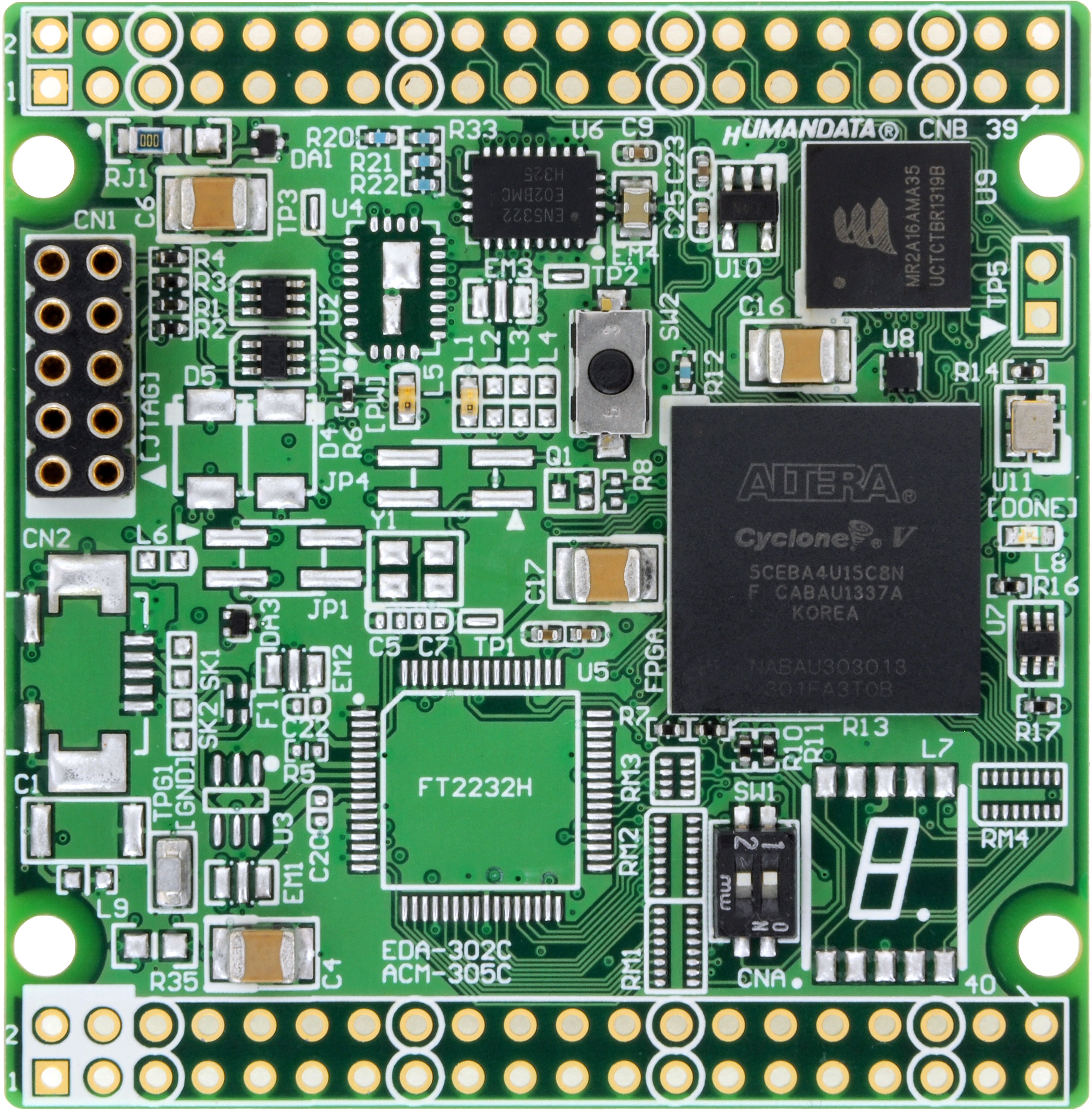

ヒューマンデータは、Altera社の高性能FPGA Cyclone Vを搭載した新しいボード ACM-305シリーズを発売した。
ACM-305シリーズは、Altera社のCyclone Vをセミカードサイズ（54mm x 53mm）に搭載し、56本のI/Oを使用可能。MRAM、コンフィギュレーション用リセット回路、コンフィギュレーションROM、汎用LED、汎用スイッチ、ステータスLEDなどを備えている。ボードとしては3.3Vの単一電源で動作する使いやすいボードである。
ACM-305シリーズは鉛フリー実装で、RoHS指令に対応している。
報道用精細画像(1.25MBytes)
ALTERA社の最新FPGAであるCyclone V Eを搭載
- 3.3V単一電源動作
- CNBのI/O電源（VIO(B)）を別途供給可能
- 56本のI/Oを外部引き出し (CNA:28＋CNB:28）
- オンボードクロック搭載 50MHz 外部供給可能
- コンフィギュレーションROM EPCQ32 (Altera, 32Mbit)搭載
- 汎用スイッチ 2個
- 汎用LED 1個
- ステータスLED 2個（CONF_DONE、POWER）
- MRAMを搭載 Everspin: MR2A16AMA35 (4Mbit)
- コンフィギュレーション用リセット回路
- JTAG Buffer回路搭載
- 8層基板を採用
- 基板寸法：54mm x 53mm（セミカードサイズ）
- RoHS指令対応
- FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
- ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
- AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
- 回路図、マニュアルは購入前でも自由に参照できます
- 豊富な納入実績で安心してお使いいただけます
- 基本的に即納体制で最短翌日からご活用いただけます
- スピードグレード変更などのカスタマイズもご相談ください
 |
 |
|
