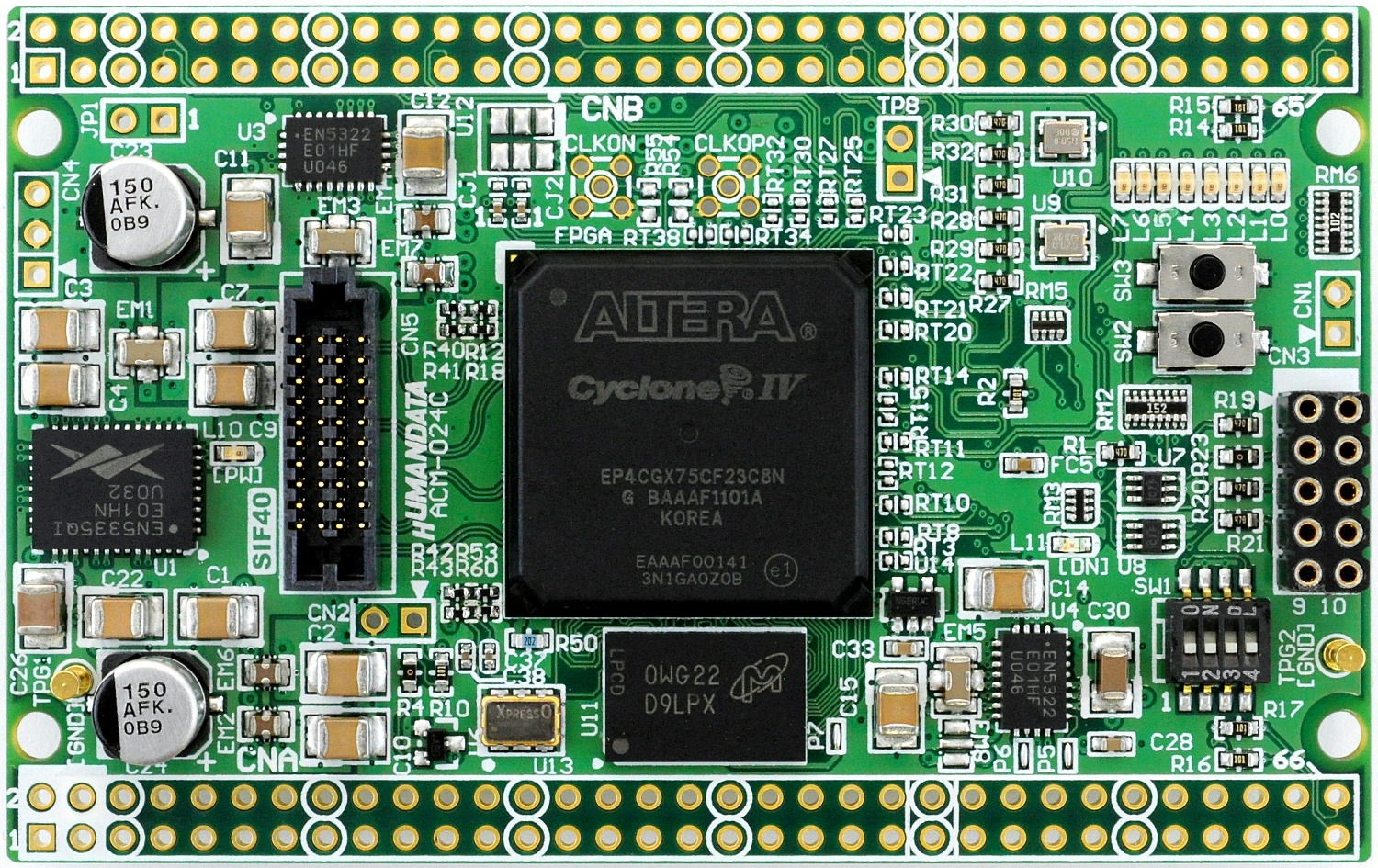

ヒューマンデータは、Altera社の高性能FPGA Cyclone IV GXのFBGA484pinを搭載した新しいFPGAボード ACM-024シリーズを発売した。
ACM-024シリーズは、Altera社の高性能で大規模なFPGAであるCyclone IV GXをクレジットカードサイズ （54mmX86mm）に搭載し、100本のI/Oを使用可能。Cyclone IV GXの高速シリアル信号を専用コネクタ、SIF40(*)に引き出してある。電源回路やコンフィギュレーション用リセット回路、DDR2 SDRAM、汎用スイッチ 4個、汎用LED 8個、ステータスLED 2個などを備えている。 2.5V、1.8V、1.2V、0.9Vを電源をボード内で生成し、ボードとしては3.3Vの単一電源で動作する使いやすいボードである。
ACM-024シリーズは鉛フリー実装で、RoHS指令に対応している。
(*)SIF40はヒューマンデータ製FPGAボードの高速シリアルコネクタ仕様です
報道用精細画像(1.02MBytes)
EP4CGX50CF23C8N、EP4CGX75CF23C8N、
EP4CGX110CF23C8N
または EP4CGX150CF23C7Nを搭載- 100本のI/Oを外部引き出し
- DDR2 SDRAM（Micron: MT47H32M16HR-25E-G, 512Mbit）搭載
- 高速シリアルI/O評価可能 TX/RX 各4ch(SIF40コネクタ）
- 汎用スイッチ 4個
- 汎用LED 8個
- ステータスLED 2個（CONF_DONE、POWER）
- コンフィギュレーション用リセット回路
- JTAG Buffer回路搭載
- オンボードクロック搭載 30MHz、50MHz 外部入力可能
- VCCIOを分離可能（製造時には3.3Vでテスト）
- 10層基板を採用
- 3.3V単一電源動作 2.5V、1.8V、1.2V、0.9Vをボード内で生成
- 基板寸法：54mmX86mm(クレジットカードサイズ)
- RoHS指令対応
- FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
- ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
- AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
- 回路図、マニュアルは購入前でも自由に参照できます
- 豊富な納入実績で安心してお使いいただけます
- 基本的に即納体制で最短翌日からご活用いただけます
- スピードグレード変更などのカスタマイズもご相談ください
 |
 |
|
