No.09L0034
 　
ALTERA社Cyclone-IIIとMRAMを搭載　780pin FPGAボード　ACM-022を発売 　
　
　
2009/11/17 Release
 　
　

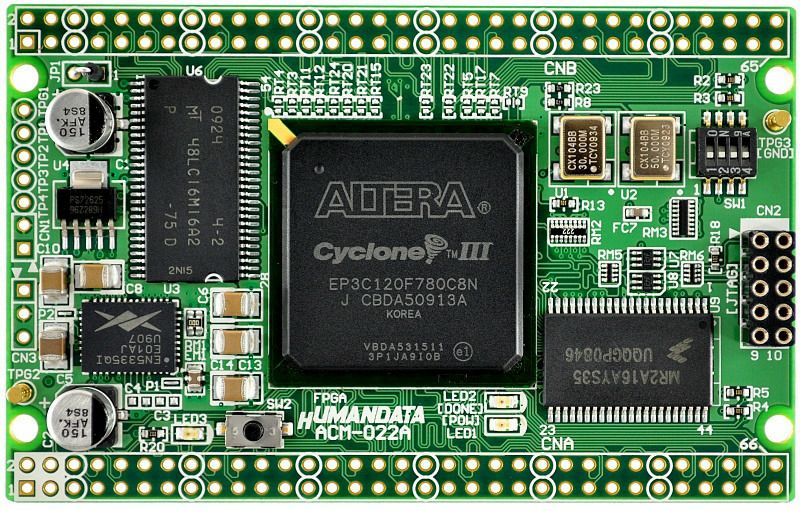

Cyclone-IIIとMRAMを搭載　780pin FPGAボード　ACM-022シリーズ
 　
　 　 　
　 　ヒューマンデータは、ALTERA社の高性能FPGA Cyclone-IIIをの780pin FPGAを搭載した新しいFPGAボード　ACM-022シリーズを発売した。
　ACM-022シリーズはALTERA社の最新FPGAであるCyclone-III をクレジットカードサイズに搭載しており、100本のI/Oが使用可能である。ROMとしてもRAMとしても使える、不揮発性メモリであるMRAMを搭載しているのが特長。
　電源回路やコンフィグレーション用リセット回路、クロック回路、SDRAMなどを搭載し、3.3V単一電源で動作する使いやすいボードになっている。
　ヒューマンデータのACM/XCMシリーズボードは基板サイズやコネクタ仕様などが統一されており、異なるメーカーのFPGAやCPLDを選択して使用することができる。
　Cyclone-IIIシリーズはアルテラ社の無料ツール(QuartusII web Edition)でサポートされている。
　ACM-022は鉛フリー実装で、RoHS指令に対応している。		 　
　 　 　
　
　
　

　
　 ［特長］ 　
Altera社 Cyclone-III FPGA EP3C55F780C8NまたはEP3C80F780C8NまたはEP3C120F780C8Nを搭載
100本のI/Oピンを外部引き出し
汎用タクトスイッチ 1個
汎用LED 1個
ステータスLED (POWER, DONE) 2個
SDRAM(MT48LC16M16)搭載 256Mbit(32MB,16bit幅)
MRAM(MR2A16AYS35 256Kx16)搭載
コンフィグレーション用リセット回路
JTAG Buffer回路内蔵
クロック　30MHz、50MHz　外部入力可能
一部のVCCIOを分離可能
6層基板を採用
電源は3.3V単一電源
基板寸法：86mmX54mm(クレジットカードサイズ)
RoHS指令対応
 		　
ACM-022の製品ページへ
　 　
　 　 　
　 ヒューマンデータのFPGA/CPLD評価ボードは
  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • スピードグレード変更などのカスタマイズもご相談ください
　
　 　 　
　
　
　
ヒューマンデータについて
 　
　 ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLD の評価ボード、学習用ボード、USB関連商品などを開発製造しています。 　
　
　
　 　 　
　 　
　
