DLP社サンプルプログラム
2003/02/20(更新日 )

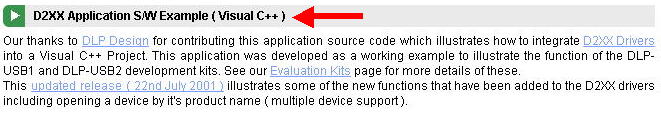

FTDI社のホームページからダウンロード可能なサンプルプログラム (DLP Design社) について説明します．メニューから [ Drivers and Utilities ] を選択し，下図を参考にD2XX Applicationをクリックして，ダウンロードして下さい．
※弊社ホームページからはダウンロードできません．
※仮想COMポートドライバでは制御できません．
実行すると，以下のウィンドウが起動します．DLP Design社の評価用ボード同様に ASB-004 を利用することも可能です．このとき内部回路は，エコー回路とLED点灯回路とします．よって，接続するUSB機器は，FTDI社のチップを利用したものであればASB-004以外でも動作します．次に手順を説明します．

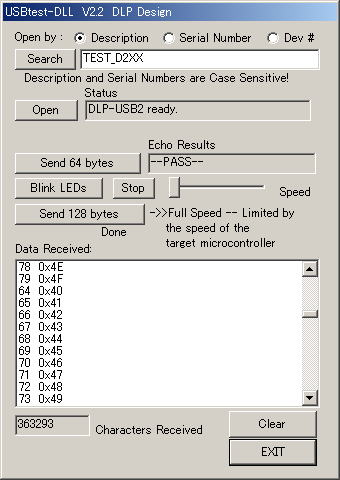

< ＤＬＰ Design社：サンプルプログラム実行画面 >
| 手順 |
| １．ＥＥＰＲＯＭの書換え ２．INFファイルの書換え ３．ドライバのインストール ４．FPGAのコンフィグレーション ５．サンプルプログラムの実行 |
すでに，ダイレクトドライバがインストールしてあれば １ − ３ は必要ありません．デバイスマネージャから次のように認識されていれば問題はありません．
FPGA には，次のVHDLファイルを使用して下さい．
| VHDL |
| ASB004_01B.vhd USB_ARBITER.vhd asb004_01b.ucf |
DLP Design社のサンプルプログラムを実行し，[ Search ] ボタンを押すと接続した機器が認識されます．[ Open ] ボタンを押せば，[ not open ] から [ ready ] に変わり通信ができるようになります．
[ Send 128 bytes ] によって，128文字送信すると128文字返ってきます．

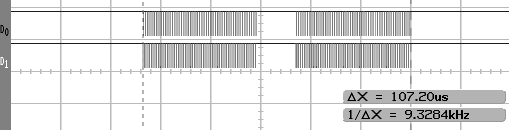

USB制御信号である#RD (D1) とWR (D0) の波形を次に示します．PCの制御を除けば，128 byte 受信に 約 107.20 μ秒かかりました．
[ Blink LED ] ボタンは一文字づつ 0x40-0x4F まで送信し，LEDが順にカウントアップするのが確認できます．
