前回の表示実験に加え、取り込んだ画像データに画像処理をかけてみました。
2012/07/03 : 公開しました
 クリックして拡大 |
使用機器 | ||
| 機器名 | 型番 | メーカ | |
|---|---|---|---|
| Cyclone IV GX FPGAボード (トランシーバ未使用) |
ACM-024 | ヒューマンデータ | |
| 電源付きユニバーサル基板 | ZKB-105 | ヒューマンデータ | |
| アナログ カメラリンク ドライバー | ACLD-400 | 株式会社スタック様 | |
| 4.3インチ LCD タッチパネル | TRDB-LTM(ディスコン品) | Terasic 互換品としてUTL-021を販売しております  5"タッチパネル付きTFT-LCD |
|
| カラーCCDカメラ | TR-1300C | コロナ電業（株）様 | |
| ダウンロードケーブル | Terasic Blaster | Terasic社 | |
エフェクターはデコード後のデータを受取、ピクセル毎に加工処理を行います。処理された画像データはDDR2メモリに格納され、DMA処理で自動的にLCDに表示されます。
画像処理は４分割されたLCDの有効画素エリアのそれぞれに、異なる効果をかけることが出来ます。
効果の指定は、NiosIIのPIOから行っています。今回は下記の四通りを指定できる様にしました。
| 制御信号 | 00 | 01 | 10 | 11 |
| 効果 | 生画像 | 反転 | 二値化 | 八値化 |
| RGB値 | RGB | not RGB | 0xFF or 0x00 | RGB 各 0xFF or 0x00 |
実際にエフェクタを掛けた画像を、LCDに表示した時の画像を示します
・生画像
クリックして拡大
・反転
クリックして拡大
・二値化
クリックして拡大
・八値化
クリックして拡大

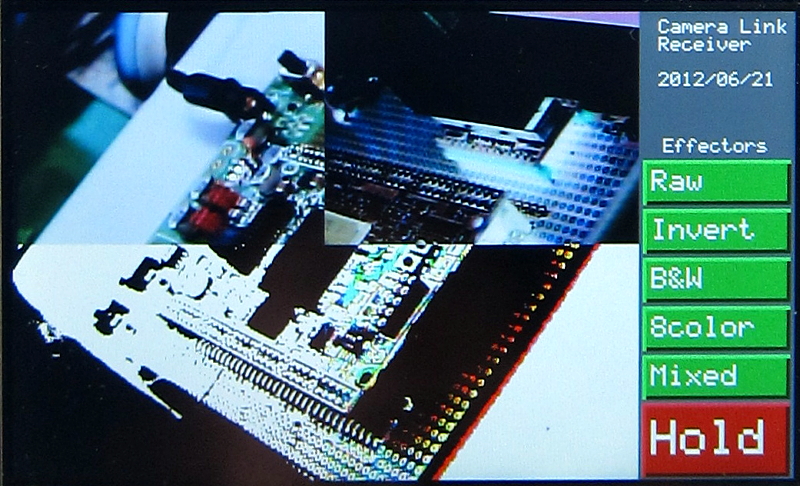

・ミックス
クリックして拡大
画像処理は下記の様に分割されています
