ZKB-103Rev3発売中
ACM/XCM-1シリーズ対応ユニバーサル基板 Type2

ACM1シリーズ、XCM1シリーズに対応した、3.3Ｖ用と1.2Vから3.3Vまで設定変更可能な電源回路付きのユニバーサル基板です。
実装可能な台数は1台です。

■旧リビジョン（Rev2）のページはこちらです

•
  クリックして拡大
•
  クリックして拡大

ZKB-103（完成品）仕様

• 厚み：1.6mm レジスト、シルク付きスルーホール基板
• 5V 電源入力
• メイン3.3V 電源 MAX 6A
• IO分離用の1.2Vから3.3Vまで変更可能なVIO(B)用電源　MAX 3A　*1
• 電源スイッチ：1個
• 電源LED：3個（V50、V33、VIO(B)各1個）
• 実装コネクタ
  • ACM/XCM-1シリーズ対応80ピンコネクタ：2個
    CNA/CNBからパッドへの引き出しは等長配線（±10mm以内）
• 実装用パターン　（※コネクタはオプション）
  • MMCXコネクタ：4個※
    （外部クロック供給用）
  • SMAコネクタ：4個※　*2
  • SMAコネクタ：8個※
    （ACM/XCM-1シリーズ高速トランシーバ用）
• 2.1ミリ用DCジャックと端子台入力（端子台はオプション）
• 基板寸法：114mm x 155mm（1.6mm）
• RoHS指令対応

• *11.2/1.5/1.8/2.5/3.3をジャンパで設定可能
• *2ユニバーサル基板対応のSMAコネクタはどの部分にも実装可能です

ご参考用

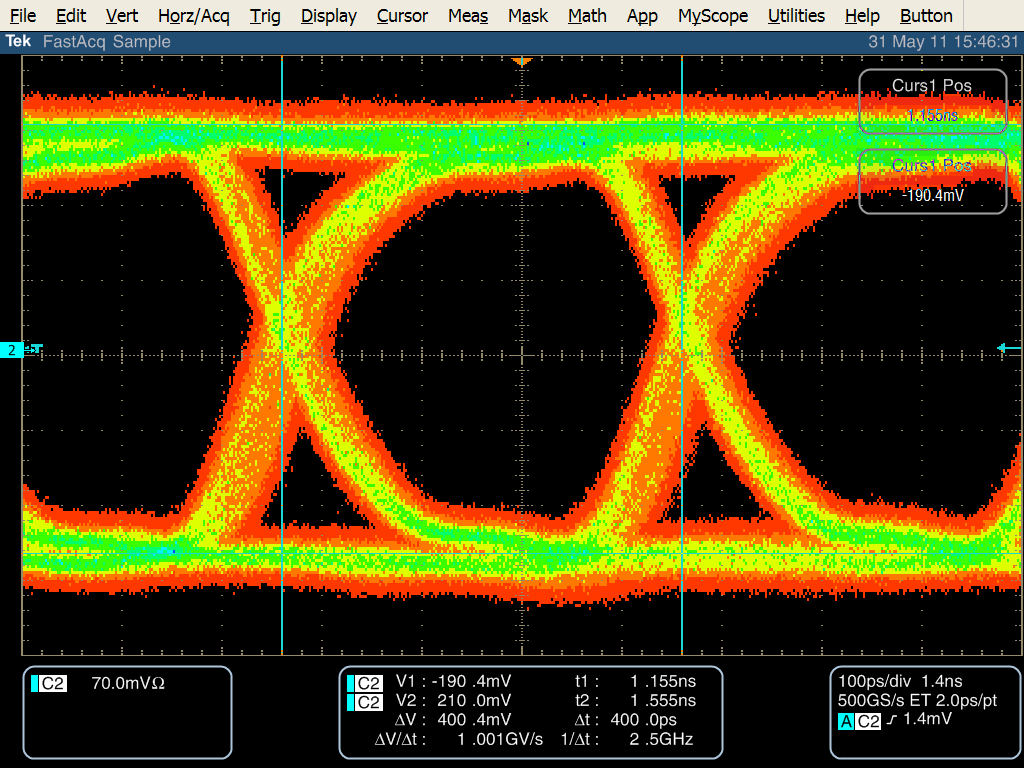

アイパターンの観測例

クリックして拡大

オプションのSMAコネクタよりACM/XCM-1シリーズの高速トランシーバ信号を引き出すことができます。 使用製品：XCM-112-70T Channel：115_0(N) = TXN0(SMA6) Ref.Clk：125MHz(115) Rate：2.5Gbps Data: PRBS 7bit Swing：807mV DCカットフィルタ有り

品名	MODEL	製品状況	直販価格	購入	サポート
ACM/XCM-1シリーズ対応 ユニバーサル基板　Type2	ZKB-103 Rev3			販売コーナ
