PLCC68シリーズ対応ユニバーサル基板
ZKB-092発売中		 HDL LOGO

2011/04/08-

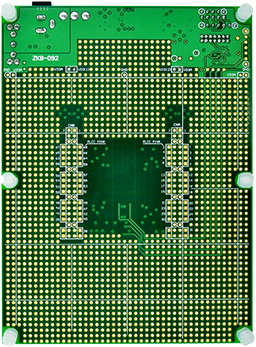

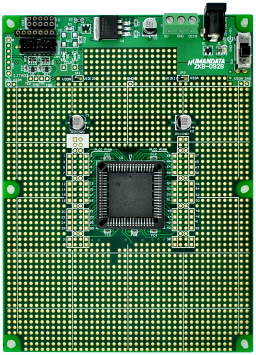

　PLCC68シリーズに対応した3.3Ｖ用電源回路付きのユニバーサル基板の完成品です。

クリックして拡大
ZKB-092(完成品)仕様

■PLCC68シリーズ対応のPLCCソケット
■JTAG-BUFFER回路とJTAGコネクタ
■5V 電源入力
■3.3V電源回路内蔵
■電源スイッチ
■電源表示LED
■水晶発振器用パターン（発振器は不実装)
■2.1ミリ用DCジャックと端子台入力
■基板寸法： 115 X 155 mm　(1.6mm)

RoHS指令対応

ACM-3シリーズまたはXCM-3シリーズを搭載することも可能です。
（別途メスコネクタ必要）

クリックして拡大
ALTERA用10ピンJTAGコネクタの使い方 7ピンJTAGコネクタの使い方
→ →
ALTERA用10ピンと、7ピンはソケットになっています。使用するときには、オス：オスタイプのピンヘッダを実装してください。
（当社の採用しているソケットは、一般的な丸ピンソケットでなく、0.64mm角ピンに対応したものです）
 ご注意
　当製品に搭載のPLCCソケットの形状の関係でPLCC引き抜き工具の先端が細いタイプが必要です。コンパクトなソケットの場合、工具がソケットの隙間に入らない事があるためです。
クリックして全体表示
工具をヤスリで削るなどの加工により使用可能になる場合があります。
2016/04/07 このタイプのソケットにも使い易いTE製PLCC引き抜き工具のオプション販売をしています。
品名 MODEL 製品状況 直販価格 購入 サポート
PLCC68シリーズ対応ユニバーサル基板
（完成品）		 ZKB-092 販売コーナ
アクセサリ
TE製PLCC引き抜き工具 AMP8221541 販売コーナ
