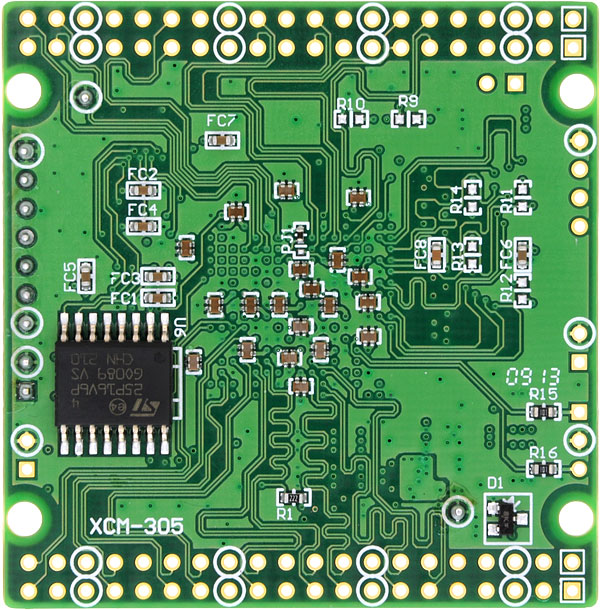

クリックして拡大
クリックして拡大
|
FPGAの概要 |
XC3S400A |
XC3S700A |
XC3S1400A |
System Gates |
400 K |
700 K |
1400 K |
Logic Cells |
8,064 |
13,248 |
25,344 |
Maximum Distributed RAM Bits |
56 K |
92 K |
176 K |
Total Block RAM Bits |
360 K |
360 K |
576 K |
Maximum user I/O pins(Device) |
195 |
161 |
161 |
Maximum user I/O pins(Board) |
56 |
56 |
56 |
Multipliers |
20 |
20 |
32 |
DCMs |
4 |
8 |
8 |
■ XC3S400A-4FTG256CまたはXC3S700A-4FTG256CまたはXC3S1400A-4FTG256C を搭載
■ 56本のIOピンを外部接続
■ コンフィギュレーションROM搭載
■ オンボードクロック 50MHz
■ FPGAへのコンフィギュレーションとROMへのISPが可能な7ピンJTAGコネクタ装備
■ JTAG Buffer回路で、安定したダウンロードを実現
■ 3.3V単一電源
1.2Vをボード内で生成
■ コンフィギュレーション用リセット回路
■ セミカードサイズ
54x53mm
■ 6層基板
RoHS指令対応
