FPGAの概要 |
XC7A200T |
Logic Cell |
215,360 |
Slice |
33,650 |
Max Distributed RAM (kb) |
2,888 |
Total Block RAM (kb) |
13,140 |
DSP Slice |
740 |
CMT (MMCMx1+PLLx1) |
10 |
Max user I/O (Device) |
400 |
Max user I/O (Board) |
296 |
FPGA概要の詳細はAMDX社Artix-7のページをご覧ください。

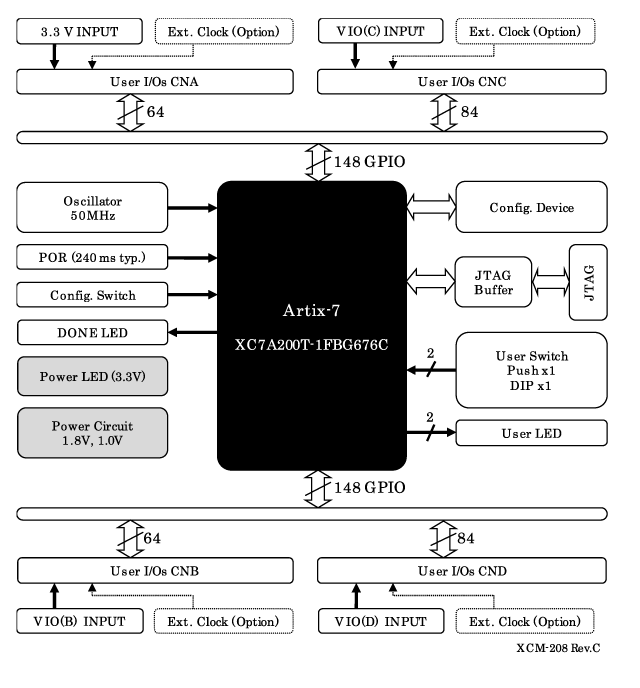

■ FPGA: Artix-7

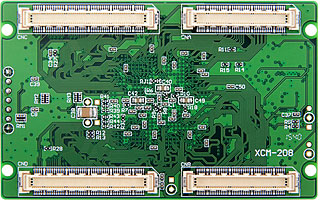

XC7A200T-1FBG676Cを搭載
■ 豊富なI/Oを外部引き出し(296本)
IOA(CNAコネクタ):64本
IOB(CNBコネクタ):64本
IOC(CNCコネクタ):84本
IOD(CNDコネクタ):84本
■ コネクタ毎に分離されたVcco
IOA:CNAから入力される3.3Vを使用
IOB:CNBより外部入力
IOC:CNCより外部入力
IOD:CNDより外部入力
(製造時には3.3Vでテスト)
■ オンボードクロック
汎用:50MHz(LVTTL)
外部入力可能
■ コンフィギュレーションROM
Rev2〜 Quad SPI ROM : MT25QL128 (Micron, 128Mbit)
Rev1 Quad SPI ROM : N25Q128 (Micron, 128Mbit)
iMPACTからISP可能
■ 7ピンJTAGコネクタ装備
FPGAへのコンフィギュレーション
コンフィギュレーションROMへのISP
JTAG Buffer回路で、安定したダウンロードを実現
■ 3.3V単一電源動作
1.0V、1.8Vをボード内で生成
電源シーケンサ搭載(投入時)
■ 汎用LED x2
■ 汎用スイッチ x2
プッシュボタンスイッチ x1
DIPスイッチ x1bit
■ コンフィギュレーション用リセット機能
■ 8層基板を採用
■ I/Oの配線長コントロール
CNA
IOA[0..63] |
CNB
IOB[0..63] |
CNC
IOC[0..83] |
CND
IOD[0..83] |
A基板 |
Min:25mm
Max:37mm |
Min:38mm
Max:48mm |
Min:39mm
Max:49mm |
Min:32mm
Max:47mm |
LVDS不可 |
LVDS可 |
・全てのI/OがLVDS対応ではありません
・詳細は、FPGAの資料や基板回路図などを元にユーザにて検討をお願いします
■ クレジットカードサイズ
54 x 86mm
■RoHS指令対応
その他のカードサイズボードはこちらです |
その他のArtix-7搭載ボードはこちらです |
[ZKB-031KIT]
|
