XCM-115Z　発売中
Spartan-7 FPGA搭載FPGAボード

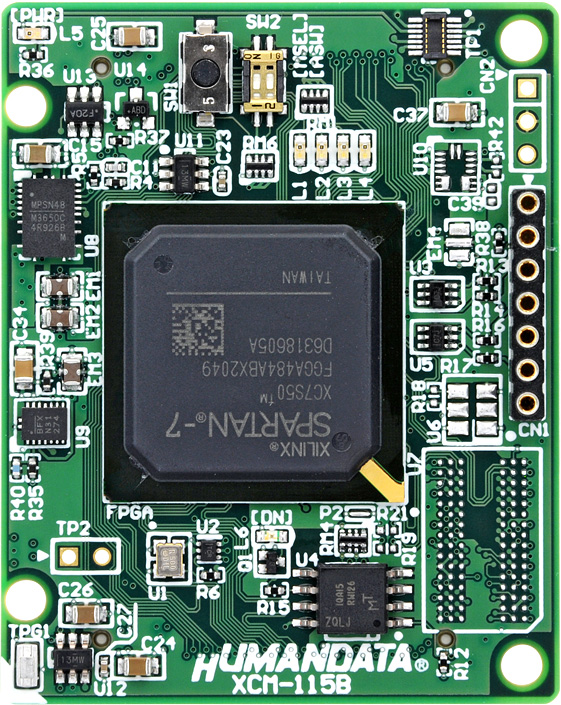

XCM-115Zシリーズは、AMD社のFPGAである、Spartan-7 (FGGA484)を搭載したFPGAボードです。 Spartan-7の評価や試作にご活用いただけます。

■お知らせ■
2022/11/15：XCM-115ZシリーズはRev2に切り替わりました。
2022/07/14：電源IC(Enpirion社製)のディスコン（製造中止）により、代替品に変更、基板改版しRev2に切り替わります。（併売中）
詳細は資料ページの回路図をご覧下さい。

XCM-115ZはXCM-115シリーズからDDR3メモリを省いた製品です

本製品に紙マニュアルなどは添付されておりません。サポートページよりダウンロードをお願いいたします。

•
  クリックして拡大
•
  クリックして拡大
• ブロック図
  クリックして拡大

FPGAの概要	XC7S50	XC7S75	XC7S100
Logic Cell	52,160	76,800	102,400
Slice	8,150	12,000	16,000
Max Distributed RAM (kb)	600	832	1,100
Max Block RAM (kb)	2,700	3,240	4,320
DSP Slice	120	140	160
CMT (MMCMx1+PLLx1)	5	8	8
Max user I/O (Device)	250	338	338
Max user I/O (Board)	128	128	128

FPGA概要の詳細はAMD社Spartan-7のページをご覧ください。

• FPGA: Spartan-7
  XC7S50-1FGGA484C、XC7S75-1FGGA484C
  または XC7S100-1FGGA484C を搭載
• 豊富なI/Oを外部引き出し（128本)
  • CNA：64本 (High Range) Vcco = 3.3V
  • CNB：64本 (High Range) Vcco = 外部入力
• オンボードクロック
  汎用：50MHz(LVTTL)
  外部入力可能（CNA/CNB)
• コンフィギュレーションROM
  Quad SPI ROM : MT25QL128 (Micron, 128Mbit)
• 7ピンJTAGコネクタ装備
  FPGAへのコンフィギュレーション
  コンフィギュレーションROMへのISP
  JTAG Buffer回路で、安定したダウンロードを実現
• 3.3Ｖ単一電源動作
  1.0V、1.8Vをボード内で生成
  電源シーケンサ搭載(投入時)
• 汎用LED：4個
• 汎用スイッチ：2個
  • プッシュボタンスイッチ x1
  • DIPスイッチ x1bit
• コンフィギュレーション用リセット機能
• Vccoを分離（CNB）（製造時には3.3Vでテスト）
• 8層基板を採用
• I/Oの配線長コントロール（メモリは別途管理）

  CNA	CNB	A基板
  IOA0-63 MAX 27.5mm MIN 20.4mm	IOB0-63 MAX 26.3mm MIN 23.3mm

  • 全てのI/OがLVDS対応ではありません
  • 各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします

• 基板寸法：54mm x 43mm　ハーフカードサイズ
• RoHS指令対応

• その他のカードサイズボードはこちらです
• その他のSpartan-7搭載ボードはこちらです

品名	MODEL	実装FPGA	製品状況	直販価格	購入	サポート
Spartan-7 FGGA484 FPGAボード	XCM-115Z-50	XC7S50-1FGGA484C			販売コーナ
	XCM-115Z-75	XC7S75-1FGGA484C
	XCM-115Z-100	XC7S100-1FGGA484C
Spartan-7 FGGA484 FPGAボード	XCM-115シリーズ		XCM-115ZにDDR3を搭載したタイプです

※2023年6月よりXILINXシリーズからAMDシリーズに表記を変更しました。

※スピードグレードの変更も特注にて承ります

※数量がまとまるとき、お見積り依頼をお願いいたします

AMDシリーズTOPへ
