ブロック図
クリックして拡大 |
FPGAの概要 |
XC3S700AN |
System Gates |
700K |
Logic Cells |
13,248 |
Maximum Distributed RAM Bits |
92 K |
Total Block RAM Bits |
360 K |
Maximum user I/O pins(Device) |
372 |
Maximum user I/O pins(Board) |
128 |
Multipliers |
20 |
DCMs |
8 |

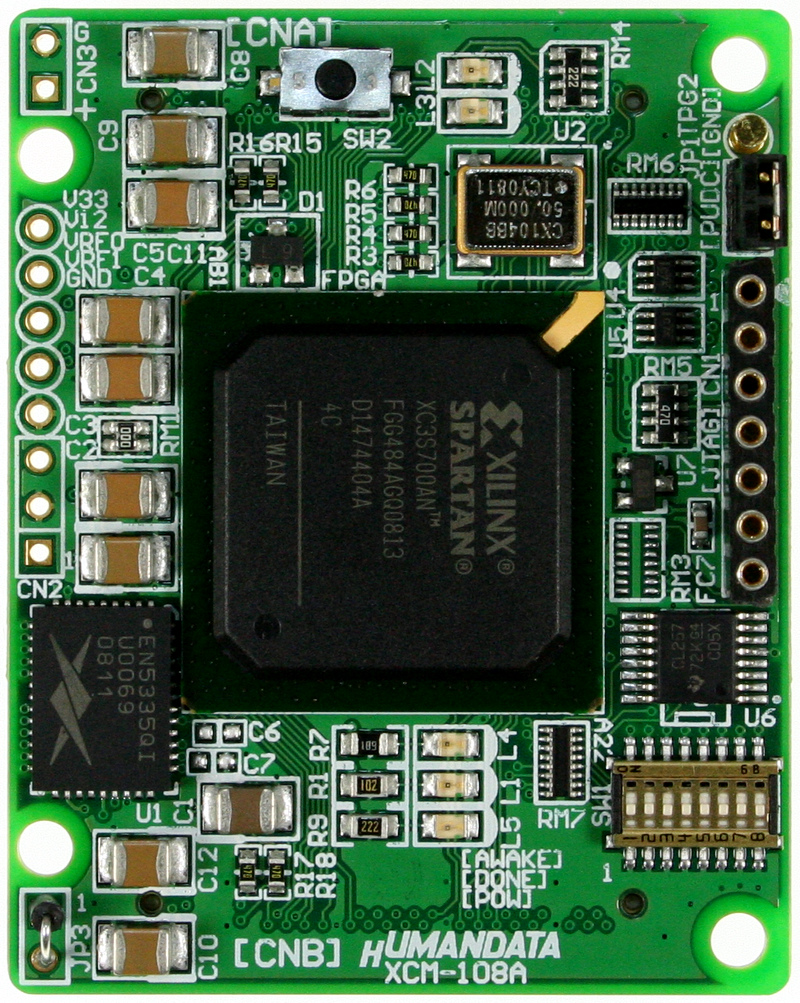

■ XC3S700AN-4FGG484Cを搭載
■ 128本のI/Oを外部引き出し
■ 汎用LEDを2個
■ 汎用タクトスイッチ1個
■ クロック
50MHz
■ FPGAへのコンフィギュレーションと内蔵ROMへのISPが可能な7ピンJTAGコネクタ装備
■ JTAG Buffer回路で、安定したダウンロードを実現
■ 3.3V単一電源
1.2Vをボード内で生成
■ コンフィギュレーション用リセット回路
■ ハーフカードサイズ
54mmX43mm
■ 6層基板
RoHS指令対応
