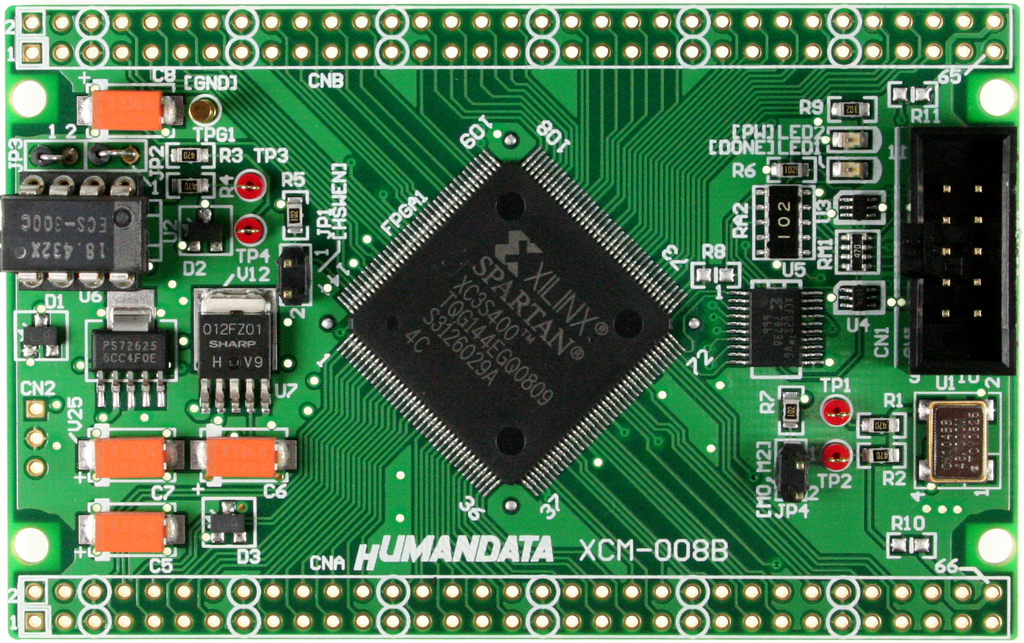

XCM-008 Spartan-3　TQG144 搭載ブレッドボード
　　新リビジョンへ移行しました		 HDL LOGO

2005/06/11-
　XCM-008シリーズは、XILINX社の高性能FPGAである、Spartan-3を搭載した、ブレッドボードです。
Spartan-3の評価や試作にご活用いただけます。

クリックして拡大
FPGAの概要 XC3S50 XC3S200 XC3S400
System Gates 50 K 200K 400 K
Logic Cells 1,728 4,320 8,064
Maximum Distributed RAM Bits 12 K 30 K 56 K
Total Block RAM Bits 72 K 216 K 288 K
Maximum user I/O pins(Device) 97 97 97
Maximum user I/O pins(Board) 90 90 90
Multipliers 4 12 16
DCMs 2 4 4
　■ XC3S50-4TQG144CまたはXC3S200-4TQG144C　
　　　または XC3S400-4TQG144C搭載
　　　これらのデバイスは、XILINX社の無料ツールISE WebPACKで開発可能です
　■ 90(91)本のI/Oを外部引き出し
　■ コンフィグレーションROM (Platform Flash PROM)を標準装備
　　　20,000回以上の書き込み/消去が可能。
　■ クロック 48MHz
　　　ECS-300（72KHz,18.432MHz）←重要：ECS-300がディスコンになり入手が
　　　困難です。仕様から削除させていただく可能性がございます。
　　　ECS-300は付属いたしません。（出荷時期によっては付属している場合もございます。）
　■ FPGAへのコンフィグレーションとROMへのISPが可能な10ピンJTAGコネクタ装備
　■ JTAG Buffer回路で、安定したダウンロードを実現
　■ 3.3Ｖ単一電源
　　　1.2V、2.5Vをボード内で生成
　■ リセット回路
　■ クレジットカードサイズ
　　　54mmX86mm
　■ ４層基板
RoHS指令対応

その他のカードサイズボードはこちらです
その他のSpartan-3使用ボードはこちらです
[ZKB-009KIT]

クリックして拡大

ブロック図

クリックして拡大
XCMシリーズについて
　XCM-0XXシリーズはすべてクレジットカードサイズでI/Oピンの配置が同一となっています。
※当社ではサンプル回路やリファレンス回路はご用意しておりません。
重要：
ECS-300がディスコンECS-300は付属いたしません。（出荷時期によっては付属している場合もございます。）

　この製品は、新リビジョン（Rev3)へ移行しました
品名 MODEL 実装FPGA
ROM		 製品状況 税込標準価格 購入 サポート
Spartan-3 TQG144 ブレッドボード XCM-008-50 XC3S50-4TQG144C
XCF01SVO20C		 新リビジョンへ移行しました
Spartan-3 TQG144 ブレッドボード XCM-008-200 XC3S200-4TQG144C
XCF01SVO20C
Spartan-3 TQG144 ブレッドボード XCM-008-400 XC3S400-4TQG144C
XCF02SVO20C
　オプション
ACM/XCM対応の66ピンコネクタ 対応コネクタ一覧 アクセサリページをご覧ください
電源付きユニバーサル基板 ZKB-054
電源付きユニバーサル基板 ZKB-105
ダウンロードケーブル 各種
※スピードグレードの変更も特注にて承ります
※数量がまとまるとき、お見積り依頼をお願いいたします
