タッチパネル付き5″カラーLCDモジュール 800 x 480[WVGA]
UTL-021 発売中

2012/11/27-

　UTL-021は、800 x 480 画素の抵抗膜式タッチパネルを内蔵した5インチサイズのTFT LCDモジュールです。3.3V単一電源で動作します。
内蔵圧電ブザーにより発音が可能です。
プラスチック製ベゼル付きですので、機器組み込みが容易です。
I/Fコネクタは、Terasic社のディスコン品（TRDB-LTM）に準拠したピンレイアウトになっています。
関連製品
UTL-030 タッチパネル付き3.5″LCDモジュール(黒/グレー)　RGB I/F
UTL-024 タッチパネル付き3.5″LCDモジュール(黒/グレー)　セイコーエプソン社のS1D13781搭載
UTL-025 タッチパネル付き5″LCDモジュール(黒/グレー)　セイコーエプソン社のS1D13781搭載　
黒（フロント）

クリックして拡大
 グレー（フロント）

クリックして拡大
 リア（イラスト)

ベゼルのスリットは、外部にファンクションキーを配置するときに有効です。
　仕様
項目 仕様 備考
電源入力 DC 3.3±5％[V]　約650[mA] LCD用バックライト電源はモジュール内で生成されます
LCD サイズ： 5インチ 800 x 480画素
有効表示エリア：108 x 64.8 [mm]
RGB各8bit
DCLK ： 33.5MHz(typ) 45MHz(max)
LEDバックライト内蔵		 WVGA
タッチパネル  抵抗膜式 アナログデバイセズ社 AD7843
圧電ブザー ピエゾ式 中心周波数 4KHz
I/F LVTTLによるパラレル
MIL コネクタ 50ピン		 1〜40ピンまでTerasic社TRDB-LTM準拠
付属品 フラットケーブル50芯(約30cm)
外形寸法 139(W) x 100(H) x 10(D)[mm] 突起部含まず
　
　ブロック図
　　
　
クリックして拡大

　●RoHS指令対応
インタフェースコネクタピン割付表
備考 信号名 方向 ピン番号 方向 信号名 備考
割り込み信号 AD_IRQn OUT 1 2 OUT AD_DOUT A/D data OUT
A/D BUSY AD_BUSY OUT 3 4 IN AD_DIN A/D data IN
A/D Clock AD_DCLK IN 5 6 IN BLU3 青データ
青データ BLU2 IN 7 8 IN BLU1 青データ
青データ BLU0 IN 9 10 IN DCLK Clock
予約 N.C. - 11 12 I/O GND GND
Data Enable DENA IN 13 14 IN HD H sync
V sync VD IN 15 16 IN BLU4 青データ
青データ BLU5 IN 17 18 IN BLU6 青データ
青データ BLU7 IN 19 20 IN GRN0 緑データ
緑データ GRN1 IN 21 22 IN GRN2 緑データ
緑データ GRN3 IN 23 24  IN GRN4 緑データ
緑データ GRN5 IN 25 26 IN GRN6 緑データ
緑データ GRN7 IN 27 28 IN RED0 赤データ
電源入力 3.3V IN 29 30  I/O GND GND
赤データ RED1 IN 31 32 IN RED2 赤データ
赤データ RED3 IN 33 34 IN RED4 赤データ
赤データ RED5 IN 35 36 IN RED6 赤データ
赤データ RED7 IN 37 38  - N.C. 予約
予約 N.C. - 39 40 - N.C. 予約
GND GND I/O 41 42 I/O GND GND
電源入力 3.3V IN 43 44 IN 3.3V 電源入力
ブザーポート BUZZ IN 45 46 IN BLEN バックライトイネーブル
USER I/O(プルアップ) UIO0 - 47 48 - UIO1 USER I/O(プルアップ)
USER I/O(プルアップ) UIO2 - 49 50 - UIO3 USER I/O(プルアップ)
※1〜40ピンまではTerasic社のディスコン品（TRDB-LTM）に準拠したピンレイアウトになっています
※LCDパネルがTRDB-LTMと同一ではありませんのでタイミング変更が必要です
※N.C.（予約）にはなにも接続しないようにしてください
Terasic社 LTMとUTL-021比較
項目 UTL-021 TRDB_LTM 備考
LCDサイズ 5.0″ 4.3″
画像アスペクト比 15:9 15:9
有効エリア 108 (H) x 64.8 (V) [mm] 93.6(H) X 56.16(V) [mm] 水平表示位置の調整が必要
画素数 800 x RGB x 480 (WVGA) 800 x RGB x 480 (WVGA)
表示色 1677万7216色 1677万7216色
タッチパネル 抵抗膜式 抵抗膜式
コントローラ アナログデバイセズ社 AD7843 アナログデバイセズ社 AD7843
圧電ブザー あり なし
ユーザI/O 4bit なし
電源 3.3V単一電源 3.3V単一電源
バックライト電源 内蔵 内蔵
品名 MODEL 製品状況 直販価格 購入 サポート
タッチパネル付き5″LCDモジュール(黒) UTL-021-BK 販売コーナ
タッチパネル付き5″LCDモジュール(グレー) UTL-021-GY 販売コーナ

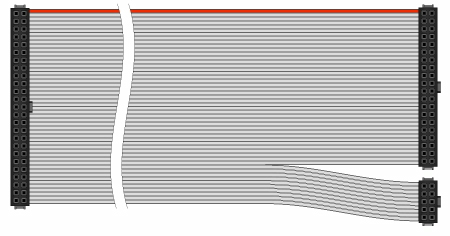

UTL-021用40ピンハーネス
 UTL-021-CA1 販売コーナ
 構成パーツ個別販売 LCD単体やベゼルをパーツとして販売いたします
※カスタム仕様にてLTMと同じ40ピンタイプのお見積りも可能です。
