4チャンネル12bit絶縁型A/Dボード UTL-011参考データ |
|
■ADCLKの絶縁側波形 3Mspsを実現するには、45MHzのクロックが必要となります。デジタルアイソレータを経由した波形を下記に示します。(例では約50MHzです) |
クリックして拡大 |
■入力10kHzをA/D変換し、UTL-006にてD/Aした波形 |
クリックして拡大 上:A/D入力信号 下:D/A出力信号 |
■A/D入力信号のスペクトル |
クリックして拡大 |
■A/D入力信号のスペクトル(10KHz付近) |
クリックして拡大 |
■D/A出力信号のスペクトル |
クリックして拡大 |
■D/A出力信号のスペクトル(10KHz付近) |
クリックして拡大 |

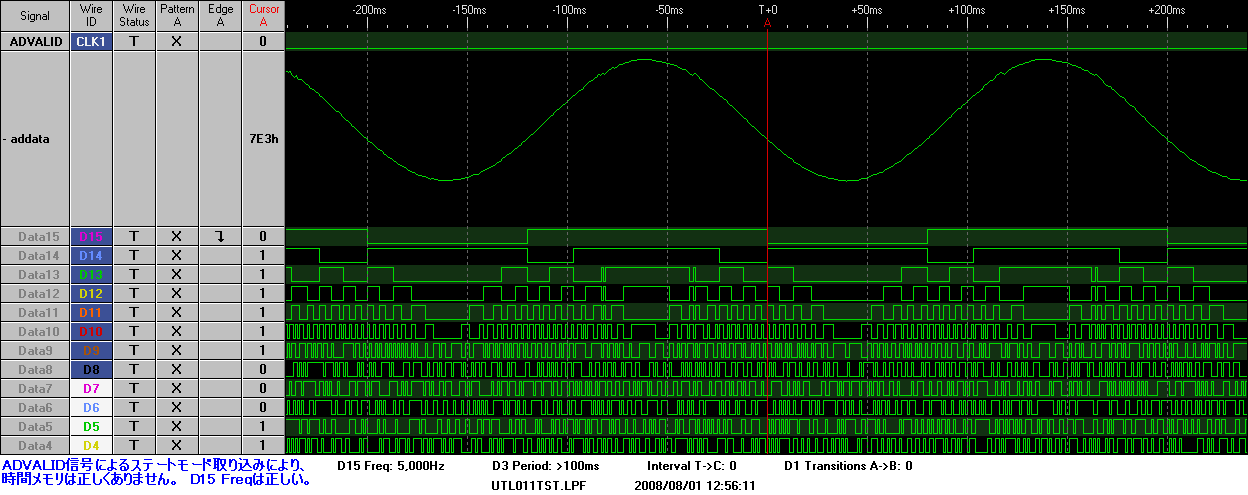

■A/D変換データをパラレルに変換しロジアナで観測した例(5KHz) |
クリックして拡大 |
■A/D変換データをパラレルに変換しロジアナで観測した例(10KHz) |
