◆採用条件
・取付け時高さが 5.0mm となるもの （ACM/XCM-1シリーズに使用しているHIROSE FX10Aに合せる）
・Tx/Rx各8チャンネル分の接続が可能 (ペア=2 × Tx/Rx=2 × 8チャンネル = 32)
・各チャンネル間にはGNDを配置する （コネクタ片側32/2 = 16, 挟むGND数=15)
・片側に必要な数は30以上
以上の条件から、下記のものが候補に選定れ、評価の結果 HIROSE FX10Aシリーズを採用することとなりました。
| コネクタ名 | イメージ | 備考 |
|---|---|---|
| HIROSE DF12 |  |
|
| HIROSE FX10A |  |
当社、ACM/XCM-1シリーズでI/Oコネクタとして使用しているもの |
| SAMTEC：QTH-QSH |  |
信号源として、ACM-025を用いています。ACM-025のSIF40コネクタにACC-009を接続しています。
 |
信号仕様： Channel: 0(P) Ref.Clk：125MHz Rate：2.5Gbps Swing：900mV Pre-emphasis: 0% Data: PRBS-10 |
| 接続方法 | アイパターン | ジッタ計測 |
|---|---|---|
| 直結 |  |
 |
 HIROSE DF12 |
 |
 |
 HIROSE FX10A-80x |
 |
 |
 SAMTEC QTH-QSH |
 |
 |
ネットワークアナライザで伝達特性（S21)の測定を行いました。
| 測定対象 | 伝達特性 (S21) |
|---|---|
HIROSE DF12 |
 |
HIROSE FX10A-80x |
|
SAMTEC QTH-QSH |
 |

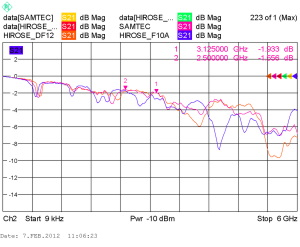

| 重ね合わせ |  |
