FLEKSTART FLEX10K10学習用ボード
　MODEL CSP-004 REV2

1999/05/23-

(REV2) ISP可能コンフィグレーションROM(EPC2)実装用パターン追加
(REV2) 電子ブザー実装用パターン追加

　FLEX10K10ブレッドボードＦLEKSTARTは、アルテラ社の高性能FPGAであるＦＬＥＸ１０Ｋ10LC84-4を実装したFPGA学習用ボードです。
　アルテラ社が無償配布するＭＡＸ＋plusIIのweb版で、設計からコンフィグレーションまで本キットで行えます。
　ＲＳ−２３２Ｃ、ダイナミック点灯による７セグメント字表示器3桁、汎用ＬＥＤを8個、ディップスイッチ4ビット、押しボタンスイッチ４個などを
備えています。
　またクロック源は、クロックモジュール（キンセキEXO-3）を1個実装しています。
ユーザ拡張用のパターンが用意されていますので、適当なコネクタを追加してご活用することができます。（コネクタは付属していません）
　ダウンロード用のコネクタ、シリアルROM用ソケットを用意。付属のダウンロード用ケーブルによりＰＣのパラレルポートから
ダウンロード（コンフィグレーション）ができます。また、ByteBlasterMVなどによるダウンロード用コネクタ回路も内蔵しています。
　パワーオンリセットＩＣとスイッチを内蔵。
など。

　
新着
　ルナロジックさんから、Verilogのサンプル/ストップウオッチ回路が提供されました。ありがとうございます。
朗報
　トランジスタ技術１９９９年１２月号に発表された、CQPICのサポートページはこちらです。
CQPICはマイクロチップ社のPICマイコン互換のフリーIPです。

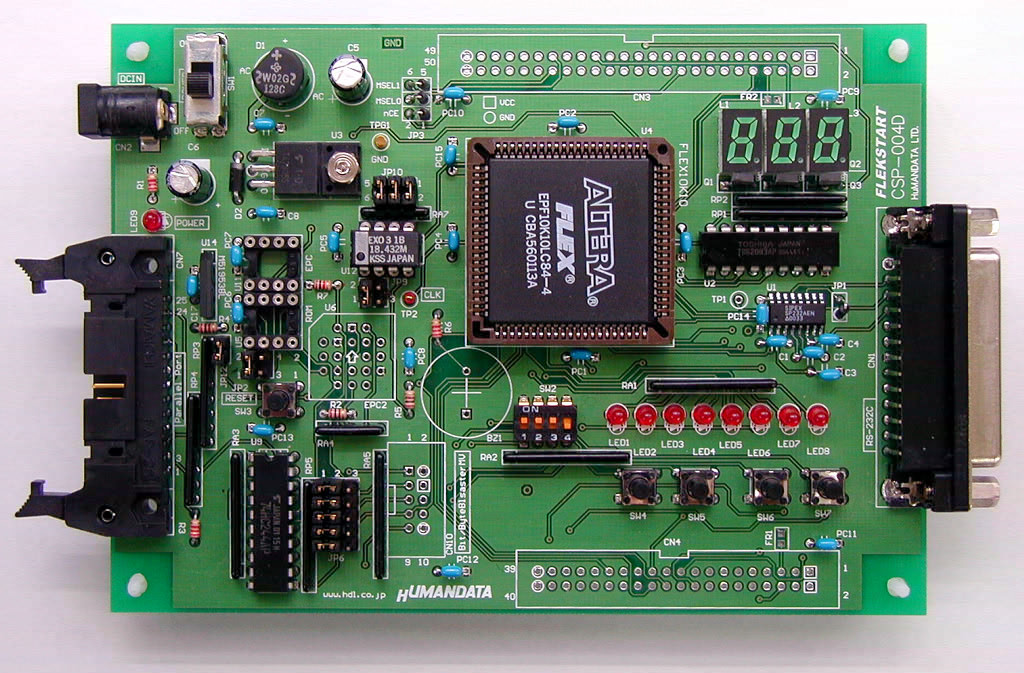

クリックして拡大

仕様

  1. FPGA: アルテラ FLEX10K10
  2. RS-232Cポート
  3. ダウンロード用コネクタ（専用ケーブル付属）
  4. 汎用ディップスイッチ（4bit)
  5. リセットIC
  6. ７セグメント数字表示器 （ダイナミック点灯）
  7. 汎用LEDランプ（８個）
  8. 電源コネクタ
  9. 電源スイッチ
  10. BitBlsater/ByteBlaster接続用コネクタパターン（コネクタ不実装）
  11. シリアルＲＯＭソケットパターン(ISP可能EPC2も実装可能)
  12. ユーザー拡張用コネクタパターン
  13. 電子ブザー実装可能（電子ブザーは付属品として添付）
  14. ACアダプタ
  15. ダウンロード用ケーブル
　　　　　基板寸法：105 x 145（最大170） mm

製品構成

学習用ボードＣＳＰ−００４ 1
ダウンロード用ケーブル（ダウンロード用回路はボード上に組み込まれています）
 1
ACアダプタ 1
取り扱い説明書（回路図含む） 1

標準価格
品名 MODEL 税込標準価格 購入 サポート
FLEX10K10学習用ボードFLEKSTART CSP-004 お問合せ
販売終了いたしました
