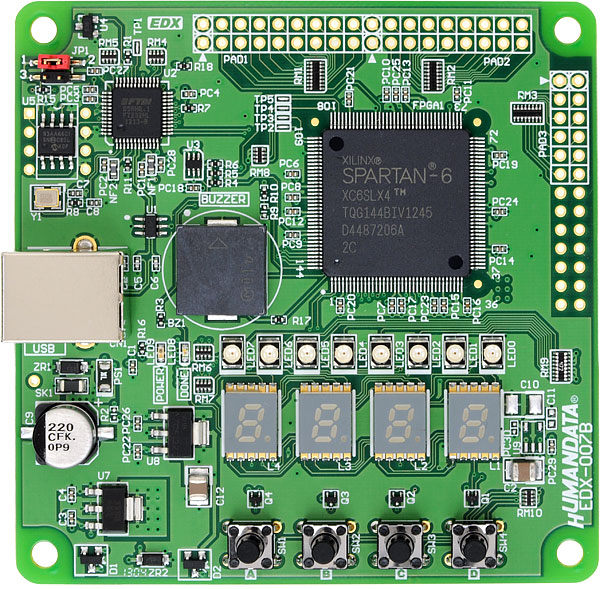

XILINX対応FPGAトレーナ EDX-007
発売中
2013/03/01-
学校などの教育機関に豊富な実績のあるEDX-002の後継機種として開発いたしました。
FPGAには、Xilinx社の高性能FPGA Spartan-6 LX を搭載しています。限られた教育時間内でちょうど良い規模の周辺回路を装備しています。
USBインタフェースとして、FTDI社のHi-Speed対応USBチップ(FT232H)を搭載しており、PCと高速の通信を行うことが可能です。
USBバスパワー(5.0V)にて動作します。
| ◆便利です FPGAのコンフィギュレーションに、ソース公開アプリケーション "BBC[EDX-007]"を使用し、USBケーブルのみでコンフィギュレーション可能ですので、専用のダウンロードケーブルは必要ありません。 ・Xilinx社の開発環境(ISE) ・ダウンロードツール(iMPACT) これらアプリケーションをインストールしていなくてもコンフィギュレーションが可能です。 学校などで、授業の進行に合わせてBITファイルを転送し、回路動作の違いを体験するといったご使用が可能です。 専用アプリケーションはソースコードを公開していますので、用途に合わせて自由に改造して頂けます。 ・JTAGは装備しておりませんので、開発ツールのデバッグ機能は利用できません |
XILINX社ISE クラシック : WebPACK - 過去のソフトウェア リリースから旧バージョンがダウンロードできます。
URLが変更になる場合もありますのでそのときはXILINXサイトで検索をお願いします。
EDX-007は在庫限りで、在庫販売を終了し受注生産とさせて頂きます。後継機種としてEDX-012をご検討下さい。| EDX-007 | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
 クリックして拡大  クリックして拡大 ブロック図  クリックして拡大  拡張用ユーザI/Oパッド |
■ XILINX社 FPGA Spartan-6 LX (XC6SLX4-2TQG144C) 搭載 ■ USB経由でFPGAコンフィギュレーション ・JTAGケーブルは必要ありません ・専用アプリケーション"BBC[EDX-007]"をご使用頂けます （ソース公開） ■ USBから電源供給 ■ USB経由でPCとFPGAの通信が可能 ■ 汎用LED x8 ■ 7セグメントLED x4 ■ 押しボタン x4 ■ 圧電ブザー ■ クロック 12MHz(USBコントローラから供給) ■ ユーザI/O(セルフテスト機能) 42本 電源は出力されていません ■ ボードサイズ： 80mm x 80mm ■ 専用透明カバー : サイズ 85mm x 85mm x 17mm ■ 4層基板 ■ コンフィギュレーションROMは搭載されておりません RoHS指令対応
|
|||||||||||||||||||||||
 参考データ ■USBコンプライアンステスト：試作品のUpstream Testsにおけるアイパターン  |
||||||||||||||||||||||||
| 項目 | EDX-007 | EDX-002 |
|---|---|---|
| FPGA | XC6SLX4-2TQG144C [Spartan-6] |
XC2S15-5VQG100C [Spartan-II] |
| Logic Cells | 3,840 | 432 |
| Maximum Distributed RAM (Kbits) | 75 | 6 |
| Total Block RAM (Kbits) | 216 | 16 |
| Clock DCM(DLL) | 4 | 4 |
| Clock PLL | 2 | - |
| Multipliers(18x18) | 8 | - |
| USBコントローラ | FT232H | FT232B |
| Speed | Hi Speed(480Mbps) | Full Speed(12Mbps) |
| User 通信ポート(仮想COM可) | 245FIFO UART |
- |
| 汎用LED | 8 | 8 |
| 7セグメントLED | 4 | 4 |
| 押しボタンスイッチ | 4 | 3 |
| 圧電ブザー | あり | - |
| ユーザI/Oパッド | 42 | - |
| 専用透明カバー | あり | - |
- EDX-007 本体
- USB ケーブル 1.8m長
←必ずご覧下さい| 品名 | MODEL | 実装FPGA | 製品状況 | 直販価格 | 購入 | サポート | |
| XILINX対応 FPGA トレーナ |
EDX-007 | XC6SLX4-2TQG144C | |
販売コーナ |  |
||
| ユーザI/O引き出し基板 | ZKB-122KIT | - |  |
||||
EDX-007は在庫限りで、在庫販売を終了し受注生産とさせて頂きます。後継機種としてEDX-012をご検討下さい。
