Intel社 Cyclone V搭載 USB-FPGAボード EDA-009用 FPGAコンフィグレーションツール
BBC[EDA-009]
2016/02/01-
　BBC[EDA-009]は、Intel社 Cyclone V搭載 USB-FPGAボード EDA-009用のコンフィギュレーションツールです。
BBC[EDA-009]使うと、USBケーブルのみでFPGAのコンフィギュレーションが可能です。EDA-009の開発に専用ダウンロードケーブルは不要です。

　動作原理などについてはBBC(BASIC)のページをご参考ください。
開発プロジェクトやソースコードは、リクエストページより無償で公開しておりますので、自由に改造して頂けます。（C++ Builder 11を使用）

下記OSでの動作を確認しています。
  • Windows 11
  • Windows 10
  • Windows 8.1
  • Windows 8
  • Windows 7
(*) Intel社のJTAGを使用したツール(SignalTap IIなど）には、別途ダウンロードケーブルが必要です

◆操作メニューの説明


・Target：FPGA
　- Configuration : FPGAをコンフィギュレーションします
　- Reset : FPGAをリセットします
・Target：ROM
　- Program : ファイルをコンフィギュレーションROMにプログラムします
　- Erase Only : コンフィギュレーションROMを削除します（1stセクタのみ）
※コンフィギュレーションモードをPSに設定する必要があります。
  • [...] : 使用するファイルのパスを指定します。 「rbf ファイル」を使用できます。生成方法は下記の説明を参照して下さい。
  • Dir : ファイルパス ディレクトリ部
  • File : ファイル名
  • Always Front : ツールを常に全面に表示します

  • Use default port description : 製品標準の認識名（USBディスクリプション）を使用します
  • Save Setting (ini file) : ファイルパスなどを保存し、次回起動時に再設定します
  • Show System Message : 詳細情報を表示します
  • Find Ports : 現在接続されているポートを表示します

◆コマンドラインから起動する

コマンドラインからファイルパスの設定やコンフィギュレーションの実行が可能です。

コマンド
(小文字可)		 引数 機能 メモ
-F ファイルパス コンフィギュレーションに使用するファイルのパスを指定します 相対パス、絶対パス指定可能
ファイル名のみを指定した場合はexeと同階層を検索します
-C なし FPGAをコンフィギュレーションします -F必須
-A なし FPGAをコンフィギュレーションします
コンフィギュレーション後のDONEピンの確認を行いません		 -F必須
-R なし FPGAをリセットします
-P なし コンフィギュレーションROMへの書き込みを行います -F必須
-E なし コンフィギュレーションROMの消去を行います
-N なし DONEピンの状態を確認します
-D ポートディスクリプション ポートのディスクリプションを指定します 省略可 (デフォルトディスクリプションを使用)
-G 正の整数値 動作完了後、GUIを閉じるまでの時間を設定します 0を指定するとGUIを閉じません
上限は10です

終了コード 意味
0 正常終了
1 DONEピンがHigh (Nコマンドのみ)
2 DONEピンがLow (Nコマンドのみ)
-1 動作エラー
-2 ファイルパスが指定されていない
※終了コードを取得するには「start /wait」を使用します

使用例
BBC[EDA-009].exe -f test.rbf -c
BBC[EDA-009].exe -f ../../test.rbf -p

◆rbfファイルを生成する

　QuartusIIは外部のプログラミングツール向けにバイナリファイル「Raw Binary File (rbf)」を提供します。
rbfファイルを生成する設定とするには、下記を参考にしてください。

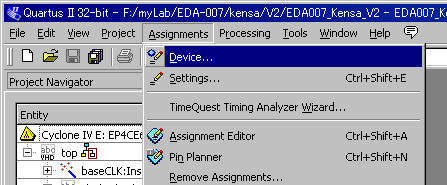

（１） [Assignments] メニューから [Device] をクリックします



（２） [Device and Pin Options]をクリックします

クリックして拡大

（３） [Programming Files] を開き、[Raw Binary File (.rbf)]にチェックを入れます

クリックして拡大

◆ダウンロード

　BBC[EDA-009]のダウンロードはこちらをクリックしてください。（バージョン：Ver.23）
　デバイスドライバは製品資料のページよりダウンロードして頂けます。
　プロジェクト（ソース）はご希望の方に無償提供いたします。ソースリクエストページからご請求ください。
不具合や要望などがございましたら、是非ご連絡ください。
 ◆更新履歴
2024/07/20 Ver.23
・FPGAのコンフィギュレーション完了時、USBの再認識を待ってPortにアクセスするように調整
・Port Recognitionのタイマ設定を追加

2023/07/20 Ver.22
・Windows 11対応

2016/05/25 Ver.21
・初回公開
