EDA-013 発売中
Altera社FPGA Cyclone 10 LP搭載 USB3.0対応 USB-FPGAボード
EDA-013シリーズは専用ダウンロードケーブルが不用なUSB-FPGAボードです。専用ソフト"BBC[EDA-013]"により
- FPGAのコンフィギュレーション
- コンフィギュレーションROMへの書込み
が可能です。専用ダウンロードケーブルは必要ありません。(※）
開発環境なしで、コンフィギュレーションが行えますので、検査治具・教育用途などに便利にご利用いただけます。
弊社の専用コンフィギュレーションソフト"BBC[EDA-013]"をご利用ください。コードを公開していますので、用途に合わせて自由に改造していただけます。
FPGAとしてAltera社の高性能FPGAである、Cyclone10LP (F780)を搭載しています。 USBインタフェースとして、FTDI社のSuperSpeed USB3.0チップ(FT601)を搭載しており、PCと高速の通信を行うことが可能です。
当社ACM-0シリーズと同じボードサイズで、外部入力電源(DC5.0V)にて動作します。
※JTAG特有の操作（SignalTapなど）には、対応の専用ダウンロードケーブルが別途必要になります。
FT600/FT601を使用した参考ページのLINKを「FT600/FT601特設ページ」にまとめています。ご参照下さい。
■お知らせ■
2024/09/06：電源IC(Enpirion社製)のディスコン（製造中止）により、代替品に変更、基板改版しRev2に切り替わりました。
詳細は資料ページの回路図をご覧下さい。
本製品にマニュアルやドライバCDは添付されておりません。サポートページよりダウンロードをお願いいたします。
FPGA の概要 10CL080 10CL120 Logic Elements 81264 119088 Memory: M9K (kb) 305 432 18 x 18 Multipliers 244 288 PLL 4 4 Maximum user I/O pins(Device) 423 525 Maximum user I/O pins(Board) 100 100 FPGA概要の詳細はIntel社Cyclone10のページをご覧ください。
- Altera社 Cyclone 10 LP FPGA 10CL080YF780 または 10CL120YF780 を搭載
- USBポートによりPCとUSB通信が可能、FT601によるUSB3.0対応
- USBポートによりPCとUSB通信が可能、FT232HによるUSB2.0対応
- USB経由でFPGAコンフィギュレーション
JTAG経由でもコンフィギュレーション可能
専用コンフィギュレーションソフト"BBC[EDA-013]"を利用可能 - 100本のI/Oを外部引き出し
- CNA：50本 Vccio = 3.3V
- CNB：50本 Vccio = 3.3V (外部入力可能)
- 5.0V電源動作(USBケーブルのみでは動作致しません)
オンボード3.3V, 2.5V, 1.2V電源搭載 - オンボードクロック搭載
汎用：50MHz - コンフィギュレーションROM搭載
MT25QL128ABA (Micron, 128Mbit) - SDRAM搭載 (Alliance, 256Mbit)
- SPI-Flashメモリ搭載 (Micron, 128Mbit)
- 汎用スイッチ搭載 x2 (DIP x1, Push x1)
- 汎用LED搭載 x2
- ステータス LED (POWER, DONE)
- 8層基板を採用
- コンフィギュレーション用リセット回路搭載
- 基板寸法：54mm x 86mm クレジットカードサイズ
- RoHS指令対応
- 商品には自習用のテキストやサンプルなどは含まれません
ご参考用
 クリックして拡大 |

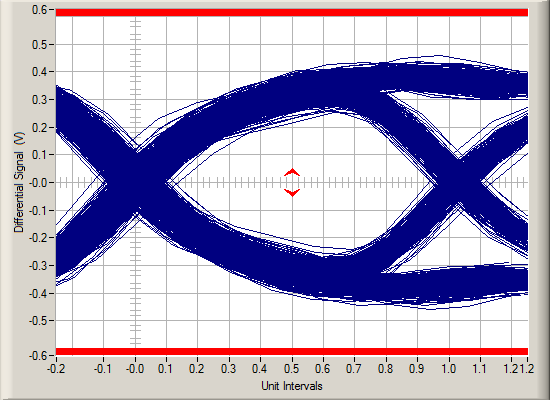

参考データ(FT601)USB3.0コンプライアンステスト：試作品の送信波形アイパターン |
 クリックして拡大 |
参考データ(FT601)USB2.0コンプライアンステスト：試作品のUpstream Testsにおけるアイパターン |
 クリックして拡大 |
参考データ(FT232H)USB2.0コンプライアンステスト：試作品のUpstream Testsにおけるアイパターン |
FT601概略仕様-チップのみ （詳細はFTDIサイトにてご確認ください）
- USB-FIFO変換・多機能チップ SuperSpeed (5Gbps), USB HighSpeed (480Mbps) および USB 2.0 FullSpeed (12Mbps)
- 32bit幅パラレルインタフェース
- 2つのパラレルスレーブFIFOで、最大400MB/s
- マルチチャンネルFIFOインタフェースをサポート
- 最大8つの構成可能なエンドポイント（パイプ）
- 16kBのバッファRAMを内蔵
- 1.8V/2.5V/3.3VのI/O電圧をサポート
- 構成可能な汎用GPIO
- リモートウエイクアップ
- ユーザプログラム可能な内部ROM
- 1Vレギュレータ内蔵
- USBバッテリーチャージャ検出（BC1.2.)
- POR回路内蔵
- 動作温度範囲-40℃ to 85℃
製品サイズについて
ACM-0シリーズと同じサイズ、同じピンレイアウトです。
1ピン位置、共通外形図、DXFデータなどは
をご覧下さい。
※当社ではサンプル回路やリファレンス回路はご用意しておりません。
←必ずご覧下さい
| 品名 | MODEL | 実装FPGA | 製品状況 | 直販価格 | 購入 | サポート |
|---|---|---|---|---|---|---|
| USB3.0対応 Cyclone 10 LP USB-FPGAボード | EDA-013-80 | 10CL080YF780C8G |  |
販売コーナ |  |
|
| EDA-013-120 | 10CL120YF780C8G |  |
※数量がまとまるとき、お見積り依頼をお願いいたします
- EDA-013をご使用になるには、FT601のデータシートをご覧いただき、ご理解いただく必要がございます
当社の製品マニュアルは限定的な内容になっております
FT601 のデバイスドライバ"D3XX"はFTDI 社のサイトよりダウンロードをお願いいたします
| 品名 | MODEL | 詳細 |
|---|---|---|
| USB3.0延長ケーブル パネル取付タイプ/ケーブル長500 [mm] |
P113-500 | アクセサリページをご覧ください |
| 電源付きユニバーサル基板 | ZKB-105 | |
| 電源付きユニバーサル基板 | ZKB-054シリーズ | |
| ダウンロードケーブル | 各種 |
