ASB-004と接続し，８個同時にEEPROMの 書込み/コピー/消去操作 が可能
USBのベンダIDやプロダクトIDの格納に93C46を利用することがよくあります．大量のEEPROMを書き換える場合，生産性を向上を考慮し，８個を同時にコピーできるように開発しました．EEPROMの制御信号は，ASB-004とGPIFにて接続し，FPGAにて制御します．EEPROM (93C46) のコピーと消去は，USB通信を必要とせず，ASB-004とASB-007の接続で，可能です．この場合には，コンフィグレーションROMを搭載する必要があります．COPYとERASEの操作は，１秒以内に完了します．正常に書き込めた場合には，ソケット下のLEDが点灯します．

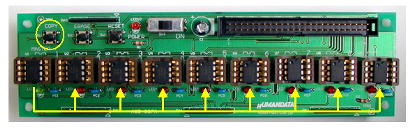

| ■ COPY １番(MASTER)のデータを２番から９番へ書き込む |
 |
| ■ ERASE ２番から９番を消去 |
 |

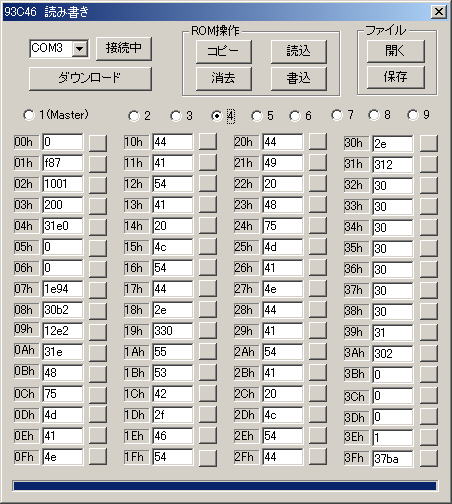

各EEPROMの読み書きはUSB通信を利用します．先ず，FPGAのコンフィグレーションを行ってください．EEPROMから1番から9番読込みと書込み，コピーと消去が行えます．読込んだデータをファイルにて保存することも可能です．ROMを挿入していなかったり，エラーの場合には，”ERR”と表示され，LEDが点灯しません．
