ACM-029
Cyclone III 240pin 搭載(5V入出力）ブレッドボード
HDL LOGO

2013/12/23-

　ACM-029は、Altera社の高性能FPGAである、Cyclone IIIの240pinを搭載し、I/O部分に5V対応レベルコンバータを実装した、ブレッドボードです。5V系と安心して接続することができます。レベルコンバータ毎に入力、出力の切り替えが可能です。
5V対応のレベルシフタ付きバススイッチを搭載したACM-029Yもございます。
参考：5V入出力対応FPGAボードについて
Cyclone III はIntel（ALTERA）の開発ツールQuartus II Ver14.0からサポートされなくなりました。
Ver13.1 が利用可能です。
ACM-029-16は販売を終了いたしました。受注生産をご希望の方はお問い合せください。

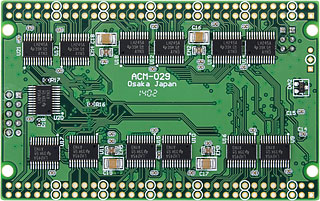

クリックして拡大
仕様
FPGA 機能概要
Cyclone III FPGAデバイス・ファミリの特長
特　　長 EP3C16Q240C8N
Logic Elements 15,408
メモリ数（Kビット） 504
M9K Blocks 56
Multipliers 56
PLLs 4
Maximum user I/O pins(Device) 346
Maximum user I/O pins(Board) 100
Global Clock Networks 20
■FPGA
　EP3C16Q240C8Nを搭載
■100本のI/Oを利用可能
■5V対応レベルコンバータ（74LVCC3245)を実装
　基本的に８bit毎に入出力の切換可能（FPGA制御）
■JTAG用コネクタ
　　ダウンロードケーブル各種
　　USB Blasterなど対応10ピンソケット
■クロック源
　30MHz
■コンフィギュレーションROM
　　M25P16 (Micron, 16Mbit)
■コンフィギュレーション用リセット信号
■ステータスLED
　POWER-LED DONE-LED
■汎用LED：2個
■汎用スイッチ：1個
■電源回路
　5V単一電源（内部に必要な3.3V、2.5V、1.5V生成回路内蔵）
■6層基板採用
■基板寸法：54mmX86mm　クレジットカードサイズ

RoHS指令対応

その他のカードサイズボードはこちらです
その他の5V対応ボードはこちらです
その他のCycloneIII搭載ボードはこちらです

クリックして拡大
ブロック図

クリックして拡大
ACMシリーズについて
ACM-0シリーズはすべてクレジットカードサイズでI/Oピンの配置が同一となっています。1ピン位置、共通外形図、DXFデータなどは共通資料ページをご覧下さい。
※5V I/Oタイプは、電源供給方法とI/Oレベルが異なるため他のACMシリーズ（3.3V動作）と置き換えできません。
※当社ではサンプル回路やリファレンス回路はご用意しておりません。
品名 MODEL 実装FPGA 製品状況 直販価格 サポート
Cyclone III Q240 ブレッドボード
（5Vレベルコンバータ搭載）		 ACM-029-16 EP3C16Q240C8N お問合せ
Cyclone III Q240 ブレッドボード
（5Vトレラント）		 ACM-029Y-16 5V対応のレベルシフタ付きバススイッチを搭載したタイプです
電源付きユニバーサル基板 ZKB-054 　　　アクセサリページをご覧ください
電源付きユニバーサル基板 ZKB-105
ダウンロードケーブル 各種
ACM-029-16は販売を終了いたしました。受注生産をご希望の方はお問い合せください。

アルテラコーナートップへ
