高速シリアルI/F対応ACC-043
ACM/XCM-1シリーズ対応ピッチ変換基板(Type4)
Rev2

ACC-043は、ACM-1シリーズ、ACM-1LシリーズまたはXCM-1シリーズ、XCM-1Lシリーズの高速シリアルI/FピンからSMAコネクタへ配線を引き出すことのできるピッチ変換ボードです。
基板サイズは、ACM-0シリーズまたはXCM-0シリーズと同じサイズになり、66ピンパッド2組と、14ピンパッド2組に配線が引き出されています。

8個のSMAコネクタに4組のペア信号を引き出すことができます。
IO電源(VIOLA/VIOLB)の電圧を設定ジャンパによりそれぞれ独立して設定することができます。評価などにご活用ください。

■お知らせ■
Rev2より、電源IC(Enpirion社製)のディスコン（製造中止）により、代替品に変更、基板改版いたしました。詳細は資料ページの回路図をご覧下さい。

■旧リビジョンのページはこちらです。

本製品に紙マニュアルなどは添付されておりません。サポートページよりダウンロードをお願いいたします。

•
  クリックして拡大
•
  クリックして拡大

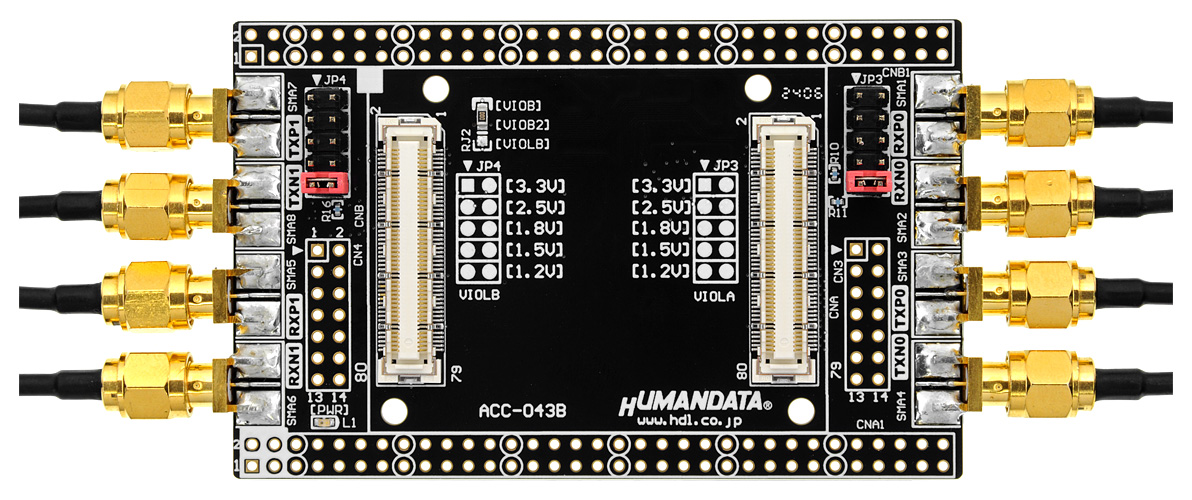

• SMAコネクタを取り付けた状態
  （SMAコネクタは別売です）
  クリックして拡大

ACC-043仕様

• ACM/XCM-1シリーズ用 80pinコネクタ2個実装済み
• ACM/XCM-1シリーズFPGAボードを1枚搭載可能
• 独立した2系統のIO用(VIOLA/VIOLB)の電圧を設定ジャンパにより独立して設定可能
• 4層基板（t= 1.6mm）
• 基板寸法：54mm x 86mm（突起物含まず）　クレジットカードサイズ
• SMAコネクタは別売です
• RoHS指令対応

付属品

• 80ピンヘッダ2個（66ピンと14ピンにカットできます）
• FPGAボード固定ねじ（1式）

ご参考用

ACM-116Lのトランシーバ波形

クリックして拡大

Channel: CNB(P) Ref.Clk：125MHz Rate：2.5Gbps VOD Setting：31 Pre-emphasis 1st post-tap：-5 Data: PRBS-7 Device：10AX016E4F27E3SG

品名	MODEL	製品状況	直販価格	購入	サポート
ACM/XCM-1シリーズ対応ピッチ変換基板(Type4)	ACC-043			販売コーナ
