PLCC68シリーズ対応 5V入出力変換基板 ACC-037を発売
2018/02/01 Release

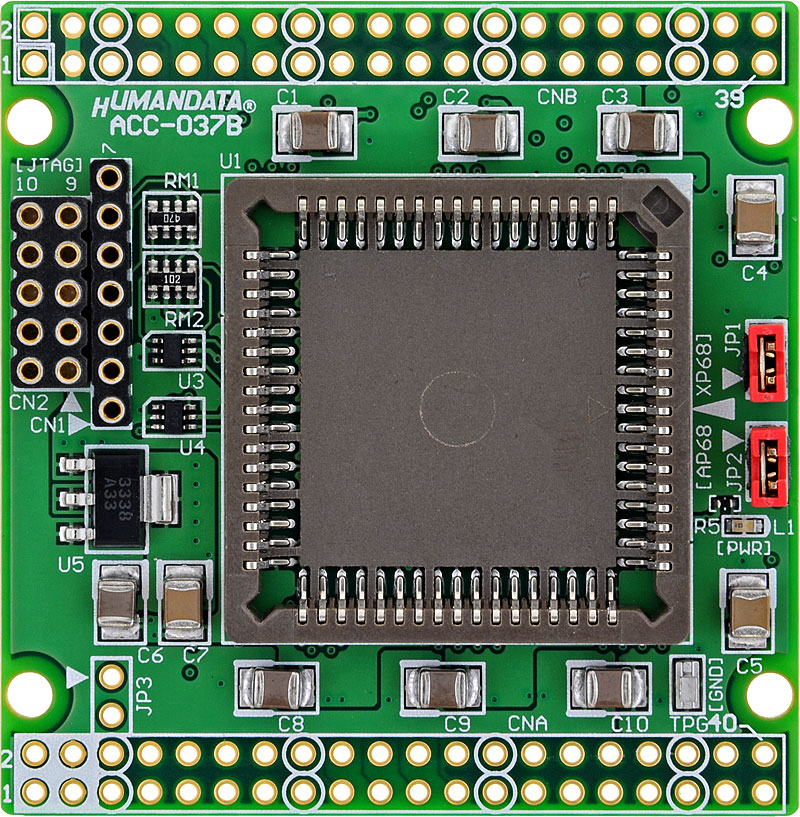

PLCC68シリーズ対応 5V入出力変換基板 ACC-037

ヒューマンデータは同社のPLCC68シリーズを5V入出力に変換する基板 ACC-037を発売した。I/O部分に5V対応のレベルコンバータを搭載しているため5V系と安心して接続することができる。

外部から入力された5V信号は、3.3VでクリップされPLCC68シリーズに与えられる。3.3Vレベルの入力信号はそのまま与えられる。PLCC68シリーズから出力された信号は、5Vレベルで出力される。 レベルコンバータ毎に入力、出力の切り替えが可能。

ACC-037 は鉛フリー実装で、RoHS指令に対応している。


PLCC68シリーズ(AP68/XP68)はICソケットに搭載できるように設計された、FPGA・CPLDモジュールである。市販のICソケットに実装できるので、ユニバーサル基板でのFPGAやCPLDの利用に便利。また、全シリーズのピン割付が共通で、FPGA/CPLDのベンダーやタイプによらず電源やI/Oが共通となっている。 単電源動作でも、I/O電源を2系統に分離して使用することが可能。AP68シリーズはIntel(Altera)社のFPGAを実装したシリーズ。XP68シリーズはXilinx社のFPGAを実装したシリーズである。

PLCC68シリーズ対応 5V入出力変換基板 ACC-037

報道用精細画像(0.95MBytes)
[特長]
  • PLCC68シリーズ対応のPLCCソケット
  • 5.0V単一電源動作(3.3Vをボード内で生成)
  • 5V対応レベルコンバータを搭載
  • JTAG-BUFFER回路とJTAGコネクタ(アルテラ用10ピン+XILINX用7ピン)
  • 電源表示LED
  • 4層基板を採用
  • 基板寸法:54mm x 53mm(セミカードサイズ)
  • RoHS対応
ACC-037 製品ページへ
  ヒューマンデータのFPGA/CPLD評価ボードは
  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
    (5V対応ボードは製品ページをご確認下さい)
  • AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • スピードグレード変更などのカスタマイズもご相談ください
