ヒューマンデータは、Xilinx社の高性能FPGA Virtex-5を搭載した新しいFPGAボード XCM-113シリーズを発売した。
XCM-113シリーズは、 Xilinx社の高性能なFPGAであるVirtex-5をハーフカードサイズ(54mm x 43mm)に搭載し、 128本のI/Oを使用可能。DDR2 SDRAM、オンボードクロック、コンフィギュレーションROMなどを備えている。内部に必要な1.0V、1.8V、2.5V生成回路内蔵し、ボードとしては3.3Vの単一電源で動作する使いやすいボードである。
ヒューマンデータのACM/XCMシリーズボードは基板サイズやコネクタ仕様などが統一されており、異なるメーカーのFPGAやCPLDを選択して使用することができる。
XCM-113シリーズは鉛フリー実装で、RoHS指令に対応している。

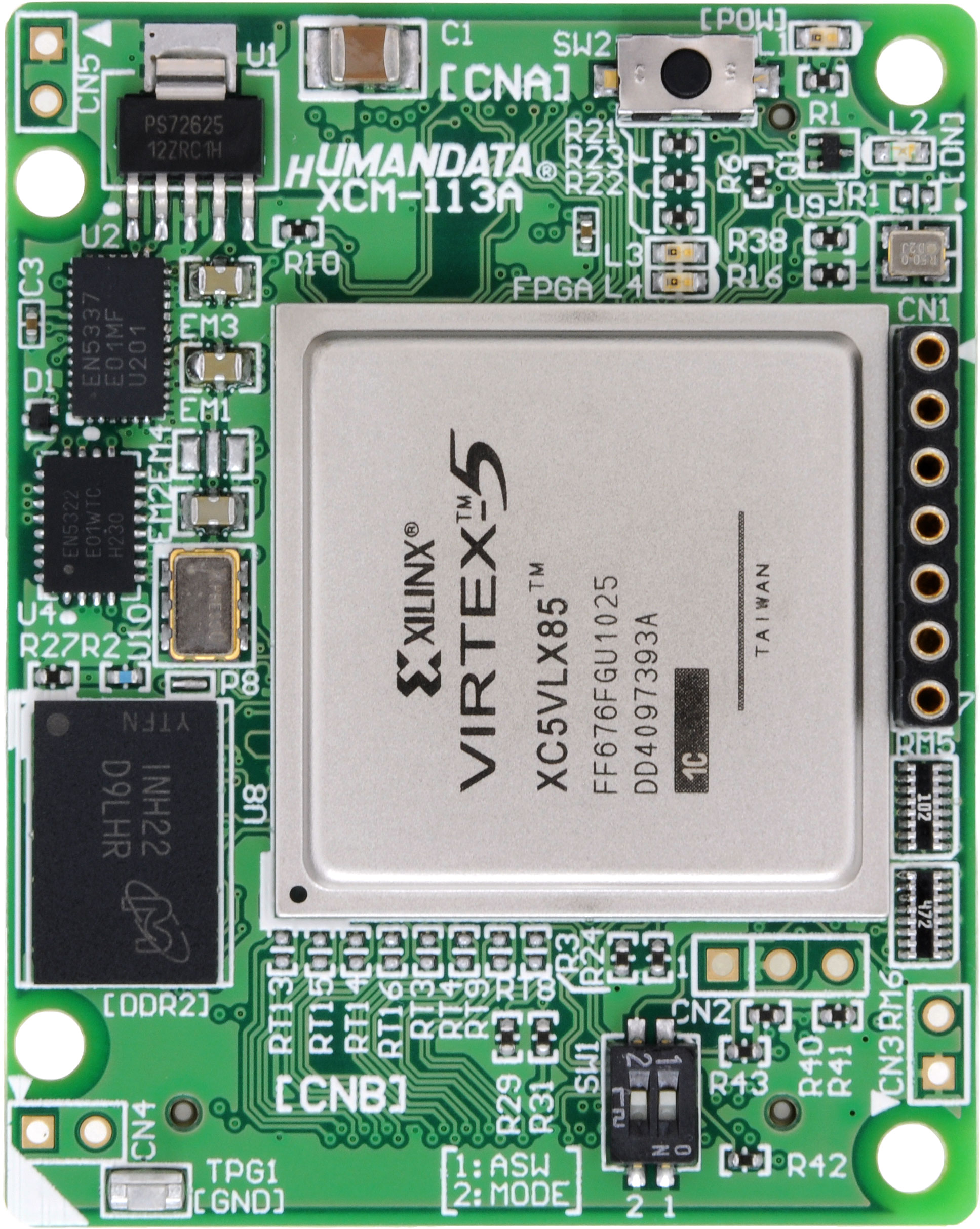

報道用精細画像(0.84MBytes)
XC5VLX30-1FFG676C、XC5VLX50-1FFG676C、XC5VLX85-1FFG676CまたはXC5VLX110-1FFG676Cを搭載- 豊富なI/Oを外部引き出し（128本)
- コンフィギュレーションROM搭載
- DDR2 SDRAM(Micron, 1Gb)搭載
- オンボードクロック (50MHz, 200MHz) 外部入力可能
- FPGAへのコンフィギュレーションとROMへのISPが可能な7ピンJTAGコネクタ装備
- JTAG Buffer回路で、安定したダウンロードを実現
- 3.3Ｖ単一電源 (1.0V、1.8V、2.5Vをボード内で生成)
- 汎用LED 2個
- 汎用スイッチ 2個 (Push x1, DIP x1bit)
- VCCO専用入力 1系統（製造時3.3Vで検査）
- I/Oの配線長コントロール
- コンフィギュレーション用リセット機能
- 8層基板を採用
- 基板寸法： 54x43mm(ハーフカードサイズ)
- RoHS指令対応
- FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
- ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
- AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
- 回路図、マニュアルは購入前でも自由に参照できます
- 豊富な納入実績で安心してお使いいただけます
- 基本的に即納体制で最短翌日からご活用いただけます
- スピードグレード変更などのカスタマイズもご相談ください
 |
 |
|
| ヒューマンデータについて | ||
| ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。 | ||
 |
 |
［お問い合わせ］
有限会社ヒューマンデータ
567-0034 大阪府茨木市中穂積１−２−10 ジブラルタ生命茨木ビル
TEL 072-620-2002 FAX 072-620-2003
