No.11F0060
Altera社のCyclone III 搭載FPGAモジュール AP68-03シリーズを発売
2011/06/14 Release

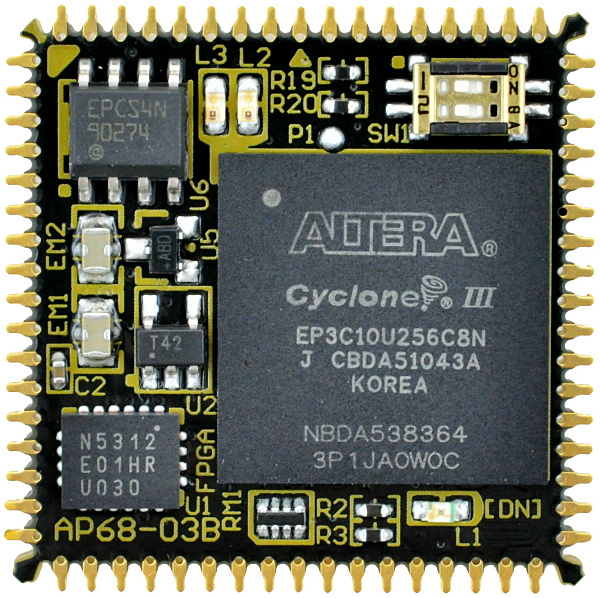

PLCC68 CycloneIII FPGAモジュール AP68-03シリーズ

ヒューマンデータは、Altera社の高性能FPGAであるCycloneIIIを、PLCC 68ピンサイズに変換し、PLCCソケットに実装を可能としたFPGAモジュール AP68-03シリーズを発売した。

AP68-03シリーズは、DIPタイプのPLCCソケットを用いれば2.54mmピッチのユニバーサル基板に実装が可能。 またI/Oは2つのバンクにそれぞれ25本、合計50本のI/Oを使用可能。プログラミング用にJTAGピンが引き出されている。

AP68-03シリーズは鉛フリー実装で、RoHS指令に対応している。

PLCC68ピンMAXV CPLDモジュール AP68-02シリーズ

報道用精細画像(0.70MBytes)
[特長]
  • EP3C5U256C8NまたはEP3C10U256C8Nを搭載
  • 50本のI/Oを外部引き出し
  • 3.3V単一電源 1.2V をボード内で生成
  • I/O用電源(VCCO)を分離(VIOA、VIOB)
  • コンフィギュレーションROM搭載
  • オンボードクロック 50MHz
  • 汎用LED 2個
  • 汎用スイッチ 1個
  • 8層基板を採用
  • PLCCソケットに実装可能な基板サイズ 25.3 x 25.3 [mm]
  • RoHS指令対応
AP68-03製品ページへ
ヒューマンデータのFPGA/CPLD評価ボードは
  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
  • AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • スピードグレード変更などのカスタマイズもご相談ください


  ヒューマンデータについて
  ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。
